5 апреля 1977 года в Тольятти началась серийная сборка автомобиля ВАЗ-2121 «НИВА». Фотоподборка по случаю юбилея (фото из группы LADA https://vk.com/lada)

Немного истории: В 1969-1970 годах главный конструктор ВАЗа В. С. Соловьёв предложил разработать вседорожник для жителей сельских районов. Летом 1970 года председатель Совета министров СССР Алексей Косыгин поставил перед коллективами ВАЗа, АЗЛК и Ижмаша задачу создать автомобиль повышенной проходимости с комфортом массовых легковых моделей. Конструкторы ВАЗа начали разработку документации летом 1971 года, а уже в апреле 1972 года был изготовлен первый опытный образец. В интервью журналу «Итоги» создатель «Нивы» Пётр Михайлович Прусов рассказал, что автомобиль назвали в честь детей Прусова — Натальи и Ирины, и детей первого главного конструктора ВАЗа В. С. Соловьёва — Вадима и Андрея. В 1972 году созданы первые ходовые прототипы Э-2121 (так называемые «носители агрегатов»), в 1973 году объявлено о подготовке к серийному производству. В 1974 выпущены первые 15 предсерийных образцов, а к XXV съезду КПСС в марте 1976 года изготовлена вторая партия — ещё 50 машин. Эти машины прошли полный цикл испытаний, в том числе пробег по Уралу и Предуралью. Для сравнения с моделями-конкурентами специалисты воспользовались британскими Land Rover и Range Rover, а также УАЗ-469. Приказ о постановке автомобиля на конвейер подписан 31 июля 1975 года.

Первый серийный образец ВАЗ-2121 сошёл с конвейера ВАЗа 5 апреля 1977 года. Вскоре после запуска конвейера производственный план на полноприводный автомобиль увеличили с 25 000 машин в год до 50 000 автомобилей, а далее — до 70 000 единиц именно вследствие успеха на экспортных рынках. К 1981 году были планы увеличения производства до 100 000 единиц, но помешал второй нефтяной кризис. В начале 1980-х около 80 % выпущенных автомобилей стали отправлять на экспорт, кстати, НИВА стала единственным советским автомобилем, который продавался в Японии. В 1977—1979 годы НИВА стоила около 9000 руб., в 1979—1984 годы 10 300 руб., огромная по тем временам сумма.Помимо Тольятти, НИВЫ также собирали в Луцке (Украина) и в Усть-Каменогорске (Казахстан)

01. Альтернативный макет закрытого цельнометаллического варианта внедорожника, разрабатываемого на ВАЗе

02. Полномасштабный пластилиновый макет, 1972 год

03. Полномасштабный пластилиновый макет, вид сбоку, 1972 год

04. Лето 1973 года, образцы второй серии 2Э2121. Это ещё не совсем Нива, но уже и не крокодил (образец № 1 перед отправкой в Москву)

05. тоже, вид сзади

06. Такими предстали образцы третьей серии перед государственной комиссией в начале января 1974 года

08. Машина обрела свой окончательный облик

09. Первая опытно-промышленная партия ВАЗ-2121, февраль 1976 года

10. Первая серийная НИВА на конвейере ВАЗа, 5 апреля 1977 года

11. Первая серийная НИВА на конвейере ВАЗа, 5 апреля 1977 года

12. Валерий Семушкин (дизайнер НИВЫ) и Марк Демидовцев 5 апреля 1977 года

18. НИВА на выставке «Автопром-84»

20. Немецкая реклама Нивы

21. НИВА в рекламных съёмках 1980-х. Владивосток, фото С. Казаков

22. НИВА в рекламных съёмках 1980-х

23. НИВА в рекламных съёмках 1980-х, Узбекистан, фото Стаса Казакова

24. НИВА в рекламных съёмках 1980-х. Владивосток, фото С. Казаков

26. НИВА на полуострове Копылово, Тольятти

28. Удлиннённый вариант НИВЫ (2129)

29. НИВА с пассажирским прицепом

30. НИВА для ралли

32. НИВА для МЧС

33. НИВА Марш отправляется на Северный полюс, 1999 год

34. НИВА Марш на Северном полюсе, 1999 год

39. Аварийная газовая служба на базе НИВЫ

43. Инкассаторская НИВА

45. Автомобиль АНТЕЛ на базе НИВЫ, на топливных элементах. За счет химической реакции между водородом и кислородом выделялась электроэнергия, которая двигала автомобиль.

47. 2-х миллионная ЛАДА 4х4, сошедшая с конвейера ВАЗа, 12 марта 2013 года

48. LADA 4х4 URBAN

Больше исторических фотосборников моего блога можно найти ЗДЕСЬ

История АвтоВАЗа на старых фотографиях, часть №2

Продолжаю подборку фотографий об истории АвтоВАЗа (начало ЗДЕСЬ). Фотографии предоставлены Владимиром Самарцевым. 01. ВАЗ-2101 на конвейере…

История АвтоВАЗа на старых фотографиях, часть №1

20 июля 1966 года, после анализа 54 различных строительных площадок, ЦК КПСС и Советским правительством было принято решение о строительстве нового…

История проектов АвтоВАЗа: амфибия ВАЗ 2122

Создание крупного автозавода в Тольятти и начало серийного производства автомобилей ВАЗ-2101 вызвало определённый интерес у Министерства обороны на…

Источник

Краткое описание конструкции «Нивы» и ее модификаций

Модельный ряд и модификации «Нивы» различаются трансмиссией, объемом двигателя, системой топливоподачи, конструкцией кузова и габаритными размерами, электрооборудованием:

ВАЗ-2121 – первая базовая модель «Нивы» с двигателем объемом 1,6 литра, выпускалась с 1976 по 1994 год.

ВАЗ-21211 — модификация, выпускавшаяся с 1978 до начала 1980-х годов. Устанавливался на эту модель двигатель ВАЗ-21011, объем которого составлял 1,3 литра. Поставка производилась на экспорт в некоторые европейские страны. Заинтересованность европейцев в комплектации такого автомобиля основывалась на экономии в оплате налогов.

ВАЗ-21212 – базовая модель «Нива» ВАЗ-2121, но изменена конструкция, применительно к управлению с правым рулем. Поставка осуществлялась в страны с левосторонним движением Великобритания, Индия, Япония, Австралия и др.).

нива 21212 лада

ВАЗ- 21213 – создана на базе модели ВАЗ-2121. Двигатель отличается рабочим объемом на 0,1 литра (1,7 литра) и увеличенной высотой кулачков распределительного вала. В машине установлено усиленное сцепление, в сравнении с ВАЗ-2121. Произведена замена рулевого колеса и установлен более органичный щиток приборов.

ВАЗ-21214 – модифицированная версия ВАЗ-21213, в которой систему карбюраторную заменили центральным впрыском топлива «General motors».

Система управления впрыском работала от контролера МР7.0 Bosch и была малоизвестной в России по причине установки ее на легковые автомобили, уходящие на экспорт в ближнее и дальнее зарубежье. Исключением был автомобиль «Нива» с момента реализации на его двигателе инжекторной системы.

В конструкцию ВАЗ-2121 длительное время не вносились серьезные изменения, но над совершенствованием системы управления шла и идет по настоящее время кропотливая работа. Это связано и с экологическими требованиями и желанием производителя поднять технический уровень автомобиля по таким важным для владельцев параметров, как динамичность машины и снижение расхода топлива.

В настоящее время, большинство автомобилей «Нива» работают с системой управления, на которых задействованы контроллеры Bosch М7.9.7 или МЕ17.9.7.

лада нива 21214

ВАЗ-21217 — модифицированная версия ВАЗ-21213 с двигателем объемом 1,6 литра. Особенность версии заключается в использовании ведомого диска сцепления от ВАЗ-2121, который взаимозаменяем диском ВАЗ-2106 «Жигулей».

ВАЗ-21218 – модификация с удлиненной базой, которая на 300 миллиметров больше, чем у короткобазной модели (2200 мм). Модель отличается дверьми, ширина которых достигла 1200 мм и наиболее удобна для посадки пассажиров на заднее кресло.

ВАЗ-2129 (народное название «Нива-Кедр») – автомобиль трехдверный и длина больше на 500 мм от базовой модели, но в отличии от ВАЗ-21218 ширина двери не изменилась. Заднее сиденье сдвинуто в сторону багажника и создает комфортные условия для ног пассажиров. Небольшая серия машин такого типа сделана с установленным дополнительным топливным баком — модель ВАЗ-2129-01.

лада нива 2129

ВАЗ-2130 — родственник ВАЗ-2129 и основное различие в увеличении объема багажника установкой заднего сиденья вперед на 30 сантиметров.

ВАЗ-2131 – аналогичный по габаритам моделей 2129 и 2130, но более комфортный для пассажиров, так как имеет уже пять дверей. Жесткость кузова на этой машине уступает жесткости трехдверной, но владельцев, эксплуатирующих автомобиль на ровных дорожных покрытиях такой факт, мало беспокоит. ВАЗ-21312, -21312-01 — дополнительные модификации, оснащенные двигателем объемом 1,8 литра, при этом в модификации 21312-01 установлен дополнительный топливный бак.

На базе «Нивы» производятся автомобили специальные:

— для перевозки небольших по массе и габаритам грузов;

— бронированные для финансовых организаций;

— для служб МВД, МЧС, медицины и т.д.

Первые автомобили (карбюраторные) оснащались механической четырёхступенчатой коробкой передач (начиная с 21213 — пятиступенчатой), двухступенчатой раздаточной коробкой и блокируемым межосевым дифференциалом. Геометрические параметры проходимости улучшены за счёт достаточно большого дорожного просвета (220 мм), небольших свесов кузова (угол въезда 32°, съезда — 37°) и сравнительно короткой 2,2-метровой колёсной базы. На первую модель ВАЗ-2121 устанавливался двигатель ВАЗ-2121, созданный на основе двигателя ВАЗ-2106. На двигателе 2121 максимальная мощность 80 л. с., а на рестайлинговой модификации ВАЗ-21213 установлен двигатель ВАЗ-21213 с увеличенным объемом до 1690 см³ и мощностью 81,9 л. с.

Тюнинг нивы 2121 для бездорожья своими руками

Изначально Нива 2121 создавалась как универсальный вездеход, который комфортно себя чувствует на бездорожье и в городе. Поэтому логично, что особой популярностью пользуется внедорожный тюнинг Нивы 2121.

Это объясняется относительной простотой. Для создания, точнее, усиления имиджа внедорожника на автомобиль необходимо установить:

Колеса большего диаметра с резиной, рассчитанной на экстремальное бездорожье. Следует напомнить, что низкопрофильная резина в этом случае не актуальна. Также необходимо учесть, что установка дисков большого диаметра требует внушительных показателей в части крутящего момента. Игнорирование этого правила приведет к преждевременному износу силового агрегата
Установить расширители арок на Ниву – решить сразу несколько задач: избавиться от брызг грязи на крыльях и дверях, расширить возможности в части выбора диаметра дисков, дополнить тюнинговую композицию
Силовой обвес. Он состоит из мощного кенгурятника. Его несложно изготовить самостоятельно из труб. На заднюю дверь устанавливается конструкция, на которую крепится запаска. Она также будет выполнять функцию защиты. Обязательно необходимо установить лебедку. Она поможет на бездорожье и придаст автомобилю агрессивный, мужественный вид

Это все, что необходимо для создания автомобиля, ориентированного на участие в спортивных соревнованиях или активного отдыха. Такой внешний тюнинг Нивы 2121 совмещает в себе эстетические и практические функции. Поэтому вложенные в него силы и средства быстро оправдаются.

Можно сделать лёгкий тюнинг Нивы 2121 – установить новые диски с резиной и нанести стильную аэрографию с 3D эффектом. Для осуществления последней операции необходимо привлечь специалистов.

Работа над подвеской

Полноценный тюнинг Нивы-2121 невозможен без улучшения свойств подвески. Рассмотрим самый популярный тюнинг Нивы своими руками. Он включает:

Установку проставок (магазинных или изготовленных своими руками) между элементами подвески.
Замену амортизаторов — например, можно поставить амортизаторы «Ранчо».
Установка новых пружин.
Установка стальных коробов, позволяющих усилить передний и задний мост.

Доработка лифта подвески во время тюнинга Лады зависит от размера и диаметра колёс. Чем он больше, тем значительнее доработки потребуются.

Доработка Нивы может включать в себя и тюнинг раздатки. Проблемы люфта валов переднего и заднего мостов решаются путём установки новых комплектующих (то есть крышек, подшипников, фланцев и валов).

Можно также усилить опоры вала, установив модернизированный фланец с дополнительным сальником и подшипников на место заводского. Качественная установка сальника снизит риск протекания.

Чтобы уменьшить вибрацию и износ подвески в её нижней части, необходимо выполнить правильную центровку раздатки в горизонтальной и вертикальной плоскости. Центровку выполняем вручную или используем подрамник.

Тюнинг ВАЗ-2121 своими руками включает установку более высоких пружин, что позволяет значительно увеличить клиренс. Однако, чтобы клиренс был увеличен на целых 10 см, лучше установить полный набор для лифтинга.

Для того, чтобы несколько увеличить дорожный просвет, желательно использовать заводской лифт — комплект для Нивы-2121, продающийся как в фирменных магазинах, так и на авторынках. С помощью прилагаемой инструкции осуществить желаемый тюнинг можно будет всего лишь за 1 день. Однако здесь есть один существенный недостаток: лифт подвески производится ровно настолько, насколько того счел нужным производитель.

При этом, если есть острая необходимость подогнать автомобиль под конкретные нужды или специфику дороги, изготовить лифт комплект на Ниву можно и своими силами.

Достаточно лишь подготовить следующий комплект инструментов:

задние и передние пружины (лучше всего на Шевроле Нива становятся детали длиной 31,5 см и толщиной 1,57 см, однако эти параметры вполне могут быть изменены согласно требованиям владельца);
резиновые проставки под пружины со специальными металлическими чашками;
амортизаторы;
проставки под верхнюю шаровую опору (не продаются в магазинах, поэтому могут быть изготовлены только на заказ);
кронштейны под задние амортизаторы;
шайбы под чашку Нива-21214 укрупненного типа с внутренним диаметром в 1 см, а внешним — 3 см;
домкрат;
доски;
стяжки для пружин.

Подбирая проставки под пружины для задних амортизаторов, можно не особо углубляться в поиски и изготовить их собственными силами из обычного металлического уголка. Внутренний диаметр изделия — 13,2 мм, внешний — 32 мм.

Кроме того, в процессе работы обязательно нужно обращаться к схеме (рис. 1).

И, если все тонкости технической начинки 2131, равно как и 2121 согласованы и упорядочены, можно сразу же приступать к работе. Всего несколько часов кропотливых трудов, и тюнинг Нивы будет завершен.

Данное авто отличается простотой конструкции, легкой доступностью ко всем узлам и механизмам, а также его повышенной надежностью.

При желании можно сделать тюнинг Нивы своими руками. Для этого потребуется:

иметь собственный гараж для проведения работ;
приобрести необходимый инструмент, ознакомиться с производственным процессом, который следует выполнить;
проконсультироваться со специалистами, совет высококвалифицированного мастера может уберечь от возможных неприятностей.

Выполняя доработку автомобиля своими силами, человек удостоверяется в качестве выполненной работы, получает огромное удовольствие от достигнутого результата, экономит свои финансы.

При недостаточном опыте, можно привлечь мастера к выполнению ответственных операций, а самому стать его помощником.

В таком случае будет выполнена качественно работа при минимальных затратах семейного бюджета.

Усовершенствование салона

Несмотря на широкий ряд модификаций, салон Нивы требует доработки. Делая тюнинг салона Нивы необходимо:

произвести качественную шумоизоляцию с использованием современных технологий и материалов;
качественнее закрепить торпеду, избавляясь от скрипа при движении;
усовершенствовать обшивку салона, желательно избавиться от родного пластика имеющего тенденцию трескаться;
хорошим преимуществом для водителя станет подлокотник, удобный руль, накладки на педали.

Все зависит от желаний владельца. Можно усовершенствовать систему отопления, установить обогреватели сидений.

Обновляя салон, многие автовладельцы стараются не только повысить уровень комфорта транспортного средства, но и подчеркнуть свою индивидуальность. Есть множество вариантов для усовершенствования интерьера автомобиля.

Разумеется, кардинально переработать салон не получится. Достаточно короткая база, выбранная в угоду проходимости, значительно ограничивает простор для тюнинга. Но некоторые улучшения сделать можно и, более того, нужно.

Прежде всего, стоит позаботиться о шумоизоляции. Прокладка специального материала, вырезанного по размерам днища, значительно улучшить звуковой комфорт в салоне, ведь вал автомобиля достаточно громко «поет» при движении по асфальтированным дорогам.

Тюнинг интерьера Нивы 2121 осуществляется по стандартной схеме. Необходимо заменить обшивку салона и дверей, а также модернизировать сидения. Их можно заменить новыми спортивными или усовершенствовать родные. Второй вариант затратный, занимает много времени, поэтому рациональной альтернативой станет полная замена кресел.

Для перетяжки салона можно использовать свои материалы или купить уже готовые специализированные наборы. Отлично смотрится интерьер внедорожника, выполненный в светлых тонах. Тюнинг салона Нивы 2121 своими руками рекомендуется делать под руководством опытного специалиста. В крайнем случае, следует изучить какой-нибудь курс или мастер класс по этому процессу.

Также неотъемлемой частью модернизации салона является установка нового рулевого колеса. Есть возможность усовершенствования родного путем перетяжки различными материалами и установки дополнительных элементов.

Так как 21 Нив ещё довольно много, а новая 214М обивка гораздо лучше старой, причём не только по внешнему виду, но и за счёт большей толщины пластмассы, решил поделиться своим опытом по внедрению этой обивки, может кому-нибудь и пригодится:))Среднюю часть поставить довольно легко, основная сложность приспособить заднюю часть, дело в том что задняя панель на 21 Ниве не только тоньше 213 фонарей

такая вот разница

https://www.youtube.com/watch?v=GUYBqrlhJBc

, но ещё и ниже фонаря.

вид сзади

Короче резал, грел, гнул, но ничего толкового не получалось:))Потом просто взял и вырезал угол из старой обивки и состыковал его с новой.

такой вот кусок

В старой обивке я делал в своё время лючки для доступа в карманы крыльев, на предыдущей фотке видно как был лючок, а закрывался он вот этой крышкой.

такая вот крышка

Для стыковки с новой обивкой лючок оказался великоват и я его обрезал.

обрезанная крышка

Вообще, можно и без этого лючка, тогда ещё проще:))Но лучше его сделать

ВАЗ-2121 за границей

Помимо продажи на родине, «Нива» активно продвигалась и на зарубежных рынках. За сорок лет более 500 тыс. внедорожников было отправлено за границу. Неприхотливый, но при этом достаточно комфортабельный внедорожник приглянулся покупателям более чем в 100 странах мира. Импортеры активно переоборудовали автомобиль, делая из него пикапы, кабриолеты, стилизуя его по моде. Помимо этого, сборка модели была налажена в Бразилии, Греции, Канаде, Панаме, Чили, Эквадоре. Экспортировалась «Нива» даже в Японию, став единственным советским автомобилем, официально продававшимся в этой стране. Кстати, японцы, отдавая дань уважения генеральному конструктору «Нивы», подарили в 1986 году Петру Прусову рекламный проспект своей будущей Suzuki Vitara с надписью «Крестному отцу этого автомобиля».

Дизельная Нива (ВАЗ-21215)

Возможно, многие сейчас будут удивлены, но на Нивах действительно устанавливали дизельные двигатели. Это происходило в конце второго и начале третьего тысячелетия. Эта версия Нивы не была рассчитана на отечественный рынок и производилась исключительно для экспорта. Дизельные двигатели с индексом XUD9SD были позаимствованы у французского автогиганта Peugeot. Помимо двигателя, автомобиль получил также ряд изменений в кузове. Было добавлено немало пластика поверх привычного кузова, а задняя дверь, обеспечивающая доступ в багажник, была удлинена до уровня бампера для обеспечения комфортной погрузки. В связи с удлинением двери, задние фонари пришлось сделать вертикальными.

ВАЗ-1801 «Пони»

Как и многие советские технические разработки, ВАЗ-1801 — фантазия на тему продукции капиталистического мира. В 1969 году на «ВАЗ» попал британский Mini Moke, на котором по территории завода с ветерком гонял главный конструктор.

Спустя примерно 10 лет на заводе было разработана собственное подобие британца. Это был электромобиль с двумя аккумуляторами, заряда которых хватало на 110-120 километров. Дизайном внешнего вида модели, получившей кодовое название «Пони», занимался создатель экстерьера «Оки».

Советский электромобиль должен был быть запущен к московской Олимпиаде. Но довести его до ума к сроку не успели. А потом он был забыт, предварительно засветившись на нескольких автомобильных выставках. Что немудрено… Зачем в СССР был нужен гольф-кар? Стране в тот момент больше желала автомобилей, на которых удобно было возить тыкву с дачи.

Самая мощная Нива (Lada 4×4 Niva Poch)

Данная модификация стала продуктом стараний французских инженеров, задачей которых было модернизировать Ниву под раллийные спортивные мероприятия. И, надо сказать, у них неплохо получилось – ведь данная модель даже успела поучаствовать в знаменитом «Париж-Дакар». На Niva Poch устанавливался облегчённый неметаллический капот и колёсные диски от фирмы Porche. Но самое интересное располагалось под капотом – вместо 4 цилиндров там поместилось 6 довольно больших цилиндров, суммарный рабочий объём которых составил 3,5 литра. При этом мощность, которую они выдавали, составляла 310 «лошадок», что являлось очень впечатляющим результатом для тех лет. Этих моделей было построено 8 штук.

Юбилей Lada 4×4: За 40 лет выпущено около 2,5 млн внедорожников

За это время было выпущено около 2,5 млн внедорожников. Более 530 тысяч автомобилей отправлено на экспорт. Это единственная Lada, покорившая все шесть континентов Земли, включая Антарктиду, где модель отработала 11 лет.

«Нива» была самостоятельной разработкой специалистов АвтоВАЗа. Им действительно удалось создать уникальный автомобиль, который открыл новую эру в мировой истории полноприводных машин.

Несущий кузов с внедорожной трансмиссией обеспечивал высокий комфорт и отличную проходимость в любых условиях — такого никому до русских сделать не удавалось.

Несмотря на то, что автомобиль был предназначен в основном для сельской местности, «Нива» вышла далеко за пределы советских деревень. Модель экспортировали в 110 стран мира. При этом большая часть машин — 80% — уходила на экспорт. Только оставшиеся 20% продавались в СССР.

Не остался автомобиль и без престижных наград. 1978 год — золотая медаль Международной выставки в Брно, 1980 год — золотая медаль Международной ярмарки в Познани.

«Нива» вызвала фурор на международных автосалонах и быстро завоевала свое место на авторынке мира.

Машина продавалась в Японии, Англии и других странах с левосторонним движением (для чего в восьмидесятых годах выпускалась праворульная модификация).

В 2009 году автомобиль пережил глубокое техническое обновление, а прошлым летом состоялась очередная модернизация: были внедрены независимое крепление переднего моста, новый ступичный узел, доработанная подвеска.

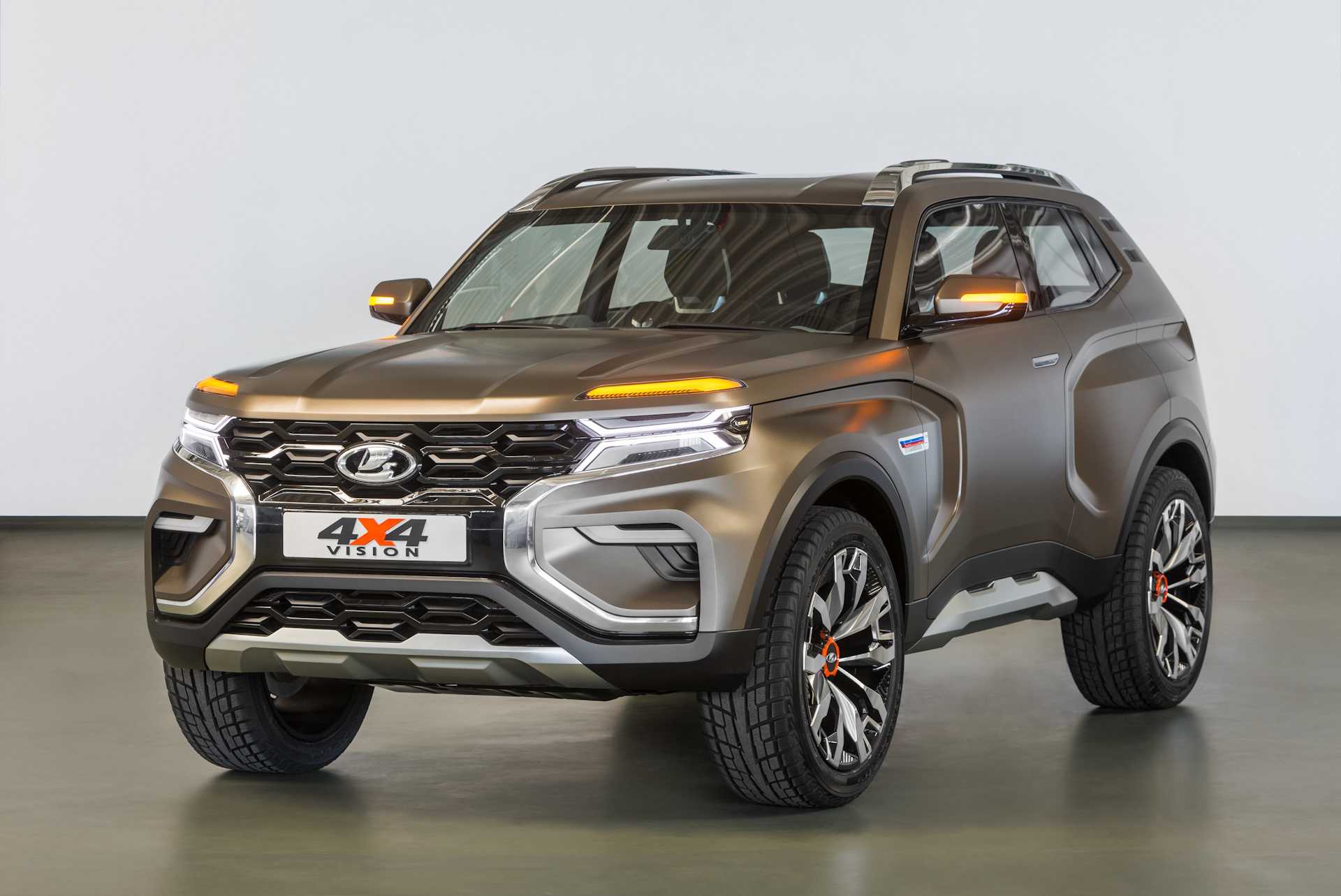

Известно, что АвтоВАЗ уже ведет работу над созданием достойного преемника легендарного авто. Не так давно российский автогигант выступил со специальным заявлением относительно создания новой Lada 4×4.

В компании отметили, что «формируется специальная команда инженеров, в задачи которой входит развитие проекта Lada 4×4 NG в тесной кооперации со специалистами альянса Renault-Nissan».

Вполне возможно, что за основу будет взята «тележка» B0, на которой построен Renault Duster — кроссовер с поперечным расположением двигателя.

Как отметил президент АвтоВАЗа Николя Мор, облик следующего поколения внедорожника 4х4, вероятнее всего, будет вписан в новый X-образный стиль марки Lada.

«При этом мы хотели бы сделать некую интерпретацию, создав образ надежного, брутального автомобиля для настоящих мужчин», — заявил топ-менеджер.

Когда появится новое поколение Lada 4×4 — остается загадкой. АвтоВАЗ пообещал информировать журналистов о всех важных новостях.
