Подводные лодки Первой мировой войны
Подводные лодки, в конце XIX в. чуть было не попавшие в список запрещенного оружия, с самого начала Первой мировой войны доказали свою эффективность. Уже 5 сентября 1914 г. германская субмарина торпедировала британский крейсер «Пасфайндер», а 22 сентября отличилась подводная лодка U-9, потопив в течение считанных минут сразу 3 британских крейсера. В последующие месяцы неограниченной подводной войны немецкие субмарины едва не поставили Англию на колени, блокировав морскую торговлю.
Германская подводная лодка U-9 — боевой корабль Первой мировой войны
Субмарина U-9 образца 1910 г. была одной из первых германских подводных лодок. Она имела водоизмещение 611 т, экипаж состоял из 25 человек, на вооружении имелось 4 торпедных аппарата калибра 450 мм.
В 1914 г. была введена в эксплуатацию еще одна германская подводная лодка — U-35. Субмарина водоизмещением 971 т вооружалась четырьмя 500-мм торпедными аппаратами (2 носовыми и 2 кормовыми), запас составлял 6 торпед. За время службы (до 1918 г.) лодка совершила 19 боевых походов, в течение которых потопила вражеские суда (в основном торговые) водоизмещением более 500 000 т.
Немецкая боевая субмарина U-35,1914 г.
В 1916 г. со стапелей кильской верфи «Дойче Верке» спустился необычный корабль. Это была первая в мире торговая субмарина «Дойчланд» водоизмещением около 2000 т. Не от хорошей жизни Германия строила подобные суда: вся надводная торговля была блокирована британским флотом. Впрочем, в 1917 г. «Дойчланд» перешла в руки ВМФ Германии и путем установки двух торпедных аппаратов была переоборудована в боевую подводную лодку.
Британцы ответили созданием лодок типа «К» — настоящих подводных крейсеров водоизмещением 2800 т. Для надводного хода на них использовались паровые турбины мощностью 10 000 л. с.! Подобные грозные суда позволили Англии эффективно сражаться с германскими субмаринами.
Всего за время войны около 600 подводных лодок воевавших государств потопили 55 крупных надводных кораблей (линкоров, крейсеров и вспомогательных крейсеров), 105 эскадренных миноносцев и 33 подводные лодки (11% от числа погибших во время войны). Подводные лодки Германии во время войны потопили 5861 торговое судно общей грузовместимостью 13,2 млн т. Во время боевых действий из 372 немецких подводных лодок погибли 178 (48%).
Подводная лодка «Дойчланд» германского ВМФ изначально строилась как коммерческое судно
Британская субмарина К-22 серии «К» времен Первой мировой войны
Как одна лодка может решить исход войны?
Германская подводная лодка Первой мировой войны U-20 была спущена на воду в 1912 г. Этот подводный корабль стал печально знаменит. 7 мая 1915 г. по ошибке он потопил британский пассажирский лайнер «Лузитания». Погибли граждане Соединенных Штатов Америки, государства, до тех пор державшего военный нейтралитет. Это подтолкнуло США к вступлению в войну против Германии, что резко изменило ход войны не в пользу немцев.
Так и не случившийся триумф изобретателя из низов
Едва подводная лодка Никонова погрузилась под воду, как случилась неприятность. Скорость её погружения была слишком велика. За считанные секунды деревянная подлодка погрузилась на дно. В её днище образовалась огромная пробоина. Не иначе как чудом Никонову и помощникам удалось выбраться из подлодки и всплыть самим. Казалось, всё кончено.
Но Пётр I был снисходителен. Он сказал Никонову, что удачи не приходят сразу и в крушении он не виноват. Воодушевлённый Ефим Прокопьевич взялся за строительство второго потаённого судна. Кстати, император тогда дал ему дельный совет. Послушавшись его, Никонов опоясал вторую подлодку железными обручами. Но и второе, и третье испытания успехом не увенчались. Подводная лодка времён Петра I никак не хотела нормально функционировать. К тому же, сам император начал часто болеть и уделял всё меньше внимания Никонову.
Вскоре после смерти благоволящего к неграмотному изобретателю Петра I за верфи взялась Екатерина II. Но до неё дошли слухи о растратах Никонова, да и в Адмиралтейств-коллегии были им недовольны. В 1728 году все работы над русскими подлодками были прекращены. Ефима Никонова разжаловали в плотники и отправили в Астрахань под стражей.
Еще:
- Запрещённые имена: как нельзя было называть детей на Руси?
- Метро-2: где находятся секретные тоннели и можно ли в них попасть?
- Советский компьютер, работавший на воде
- Как проходил первый в истории СССР конкурс красоты
- По какому принципу в российских тюрьмах дают клички
Общее впечатление
Безусловно, этот автомобиль заслуживает похвалы. И его не раз упоминали в обзорах и тест-драйвах. Если брать в пример Россию, где, собственно, эта машина стала очень популярной, то стоит обратиться к наиболее значимому мнению. Самый известный и авторитетный тест-драйвер Эрик Давидович (который также является основателем крупнейшего автоклуба в РФ и СНГ) заявил, что данный автомобиль (как для «БМВ») хорош как в техническом плане, так и в плане дизайна. Однако также специалист заявил, что если сравнивать баварскую машину с новой моделью «Ауди RS6», (производители также взяли за основу уже выпускавшийся автомобиль и сделали новинку), то особых прорывов в «БМВ» нет. Но, пожалуй, это единственное, что можно было отметить из отрицательного.
Виды подводных лодок ВМФ СССР и России

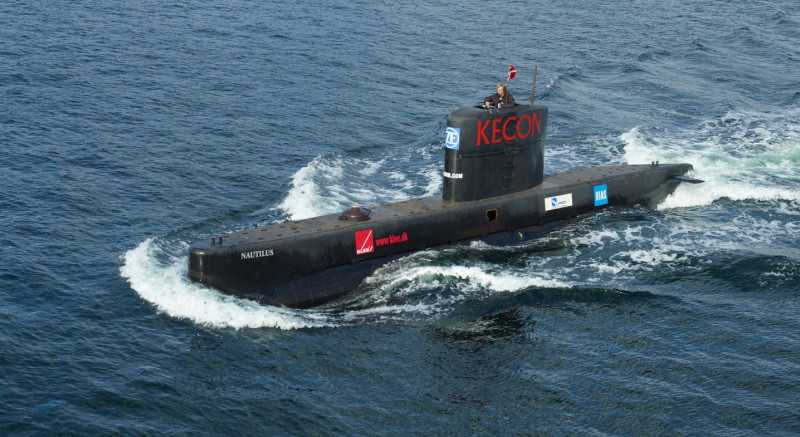

Подводная лодка «Наутилус»
Атомные подводные лодки
Атомные подводные лодки (АПЛ) имеют ядерную силовую установку для движения. Этот тип подводных лодок имеет широкую сферу применения, они могут использоваться как для поражения кораблей, так и для уничтожения военных баз, портов и других стратегически важных объектов противника. На данный момент АПЛ это самый распространенный тип субмарин. Первая атомная подводная лодка «Наутилус» была создана в США, 14 июня 1952 года конструктором Хайманом Риковером, которого на западе иногда называют «отцом атомного флота». Ее создание стало большим прорывом в мореплавании, так как теперь судна имели почти неограниченную дальность передвижения. Стоит отметить, что «Наутилус» стал первым судном, которому удалось посетить северный полюс.
Инициатором появления первой русской атомной подводной лодки стал А. П. Александров, который 19 августа 1952 года написал письмо И. Курчатову с предложением создать судно этого типа. Первой русской атомной подлодкой стала К-3 «Ленинский комсомол», технической частью ее создания руководили конструкторы Н. А. Доллежаль и В. Н. Перегудов, а общее руководство осуществлял академик А. П. Александров. Завершили ее строительство 4 июля 1958 года, тогда она впервые дала ход под атомной силовой установкой. Так как при ее создании делали упор именно на скорость подводного хода, то получилась она даже быстрее «Наутилуса», показав ход в 28 узлов даже при неполной мощности реакторов.
Дизельные подводные лодки
Дизельная подводная лодка — это лодка, оснащенная дизельным двигателем для надводного передвижения и электромоторами для передвижения под водой, такие лодки еще часто называют дизель-электрическими (ДЭПЛ). С 1910 до 1955 года почти все подлодки были дизель-электрическими, потому что такая система позволяла достичь наибольшей автономности плавания, а также такие судна были более безопасными, ведь исключался риск взрыва, который был на лодках с бензиновыми двигателями. Зачастую основным назначением таких лодок является защита атомных подводных лодок при выходе в открытый океан, дело в том, что атомные подлодки очень подвержены атаке многоцелевых подлодок.

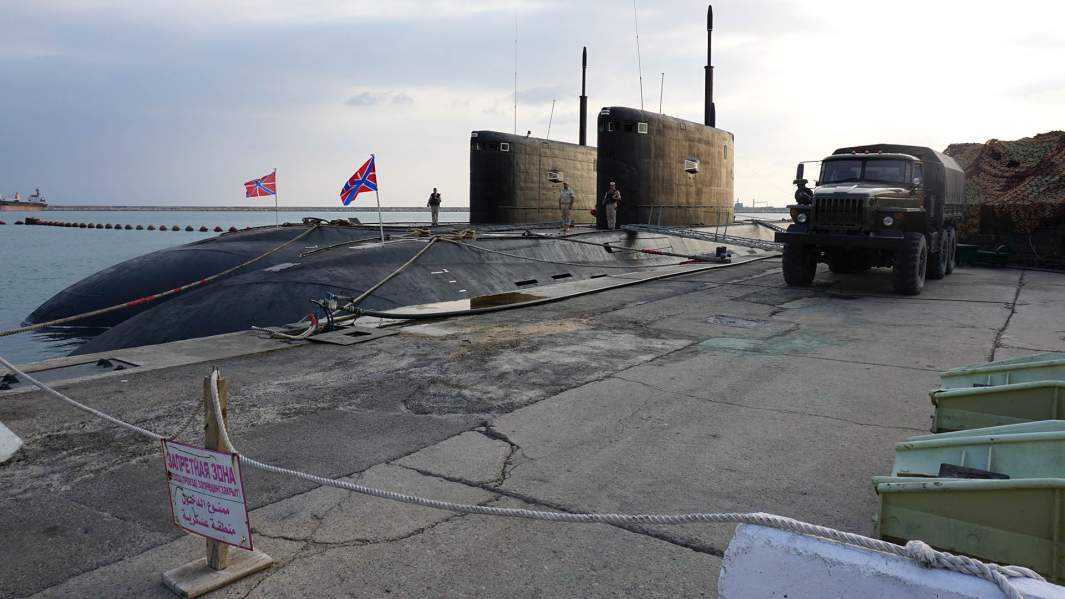

Дизель-электрическая подводная лодка Палтус
Появление таких подводных лодок было очень важно, ведь до них в основном использовались аппараты на мускульной тяге экипажа, на передвижение которых уходило много сил и уплыть на них далеко вряд ли получилось бы. Да, прежде были лодки еще и бензиновыми и керосиновыми двигателями, но и у них тоже было очень много минусов, но от них помогли избавиться ДЭПЛ
Над созданием подлодок с дизельным двигателем конструкторы начали думать еще с момента появления таких моторов, но идеи не могли были быть воплощены в жизнь из-за ненадежности и громоздкости дизелей того времени. Первые ДЭПЛ начали появляться только к началу Первой мировой войны. В наше время такие подлодки теряют свою популярность из-за появления аналогов имеющих атомную силовую установку, которые превосходят этот тип субмарин почти по всем параметрам.
Виды ядерных подводных лодок
Существует несколько видов атомных подводных лодок:
- ПЛАТ (подводная лодка атомная торпедная). Этот класс подлодок характеризуется тем, что основным его достоинством является торпедное оружие. Эти лодки используются для уничтожения вражеских кораблей и подводных лодок путем торпедирования. Примерами такого вооружения СССР являются «627(А) КИТ», «671 ЕРШ», «685 Плавник». В современной России есть такие примеры как «К-123 Марс», «885 Ясень».
- ПЛАРК (подводная лодка атомная с ракетами крылатыми). ПЛАРК имеет на вооружении крылатые ракеты, которыми бьет по кораблям или береговым объектам. Примером лодок ПЛАРК Советского союза являются лодки серии «651» и «659». На вооружении Российской Федерации имеются такие примеры ПЛАРК как «Орел», «Смоленск», «Омск».
- ПЛАРБ (подводная лодка атомная с ракетами баллистическими). Такие субмарины имеют баллистические ракеты для удара по стратегически важным объектам противника. В СССР были такие ПЛАРБ как «658», «658М», «658Т» и т.д., В России есть такие примеры: «995 Борей», «К-223», «К-407».
- Атомные специального назначения. У этого типа субмарин есть много специальных задач, зачастую это исследования глубин океана. Примеры в СССР: «658У», «БС-64». Атомные подводные лодки специального назначения в Российской Федерации – «АС-21», «АС-23» и множество других моделей.
- АГС (атомные глубоководные станции). Они используются для исследования океана на большой глубине. В Советском Союзе были такие АГС как: «Нельма», «Архипелаг», в современной России используются АГС моделей «Белгород», «10830», «10830К».
История создания
| сделает он к военному случаю на неприятелей угодное судно, которым на море в тихое время будет из снаряду забивать корабли, хоты бы десять или двадцать и для пробы тому судну учинит образец, сколько на нем будет пушек, под потерянием своего живота, ежели будет неугодно. |
судно
| Крестьянина Ефима Никонова отослать в контору генерал-майора Головина велеть образцовое судно делать… |
Таким образом, Никонов, получив звание «мастера потаенных судов», официально приступил к строительству опытного «судна-модели» на специальном участке Галерного двора. 3 марта 1720 года прототип судна был заложен.
Бесшумный колосс проекта 955 «Борей»
Самая современная российская субмарина, вооруженная 16 нашумевшими ракетами «Булава», навряд ли кажется чрезвычайно интересной с первого взгляда. Но эти лодки сменили лодки проекта 941, получив их лучшие качества «задешёво».
Вместо многолопастных винтов, привычных для атомоходов, «Бореи» получили водометные движители, сделавшие их шумность запредельно низкой: по оценкам, она в 5 раз ниже «тишайших» лодок «Щука-Б».
Водометам помогает разделенный на отдельные отсеки корпус, связанный между собой амортизационными прокладками. Резиновое покрытие используется и для самой поверхности лодки.
Вероятно, это делает подводный ход субмарины сопоставимым по громкости со стаей рыб. В совокупности со специальными маломагнитными материалами такой подход сделал лодки типа «Борей» «стелсами подводного мира», незаметными для большинства наблюдателей.
Не удивительно, что журнал «The National Interest» внес АПЛ проекта 955 в ТОП-5 самых смертоносных и мощных подводных лодок в мире, способных в считанные минуты уничтожить полностью всё человечество.
Первые подводные лодки
Первые проекты подводных лодок были разработаны ещё в XVII в. Это были герметично закрытые бочки, внутри которых находился экипаж и ёмкости, заполняемые водой, – балластные цистерны. Для того чтобы погрузиться под воду, подводная лодка должна была затопить цистерны, а для всплытия выпустить воду из них. Основная проблема была с двигателем и движителем.
Ранние изобретатели «потаённого судна» предлагали различные ласты, вёсла, спирали Архимеда, приводимые в движение мускульной силой. Конечно, сейчас это выглядит забавным, но первое боевое применение подводной лодки относится к концу XVIII в. Тогда, 6 сентября 1776 г., во время Войны за независимость в США, американский солдат Эзра Ли вышел в дельту рек Гудзон и Ист-Ривер на подводной лодке «Черепаха» конструкции инженера Д. Бушнелла. Лодка приводилась в движение вручную: Ли вращал движитель в виде архимедовой спирали. Вооружение «Черепахи» состояло из мощной мины, которую с помощью буравчика нужно было закрепить на корпусе флагманского линкора «Игл», стоявшего на якоре. Затея провалилась: корпус корабля был окован медью, а яйцевидное судёнышко нещадно трепали течения. Хорошо, что обошлось без жертв.

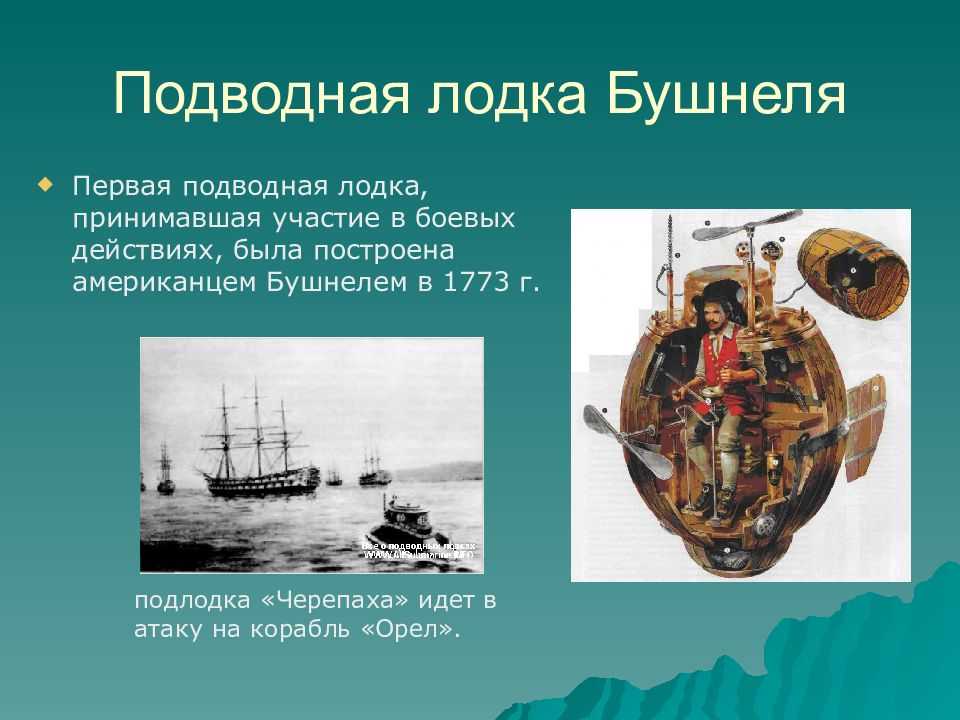

Подводная лодка «Черепаха»
Почти на пару столетий о подводных лодках, как о боевом оружии, забыли. Следует, правда, упомянуть, что проблема приведения подводного корабля в движение очень сложна: ведь и паровая машина, и двигатель внутреннего сгорания нуждаются в атмосферном кислороде и в выхлопных трубах, поэтому необходимо было дождаться появления «правильных» силовых установок. Например, великий изобретатель Р. Фултон, «отец» парохода, наглядно продемонстрировал боевые свойства подводного корабля «Наутилус», взорвав цель буксируемой миной в 1800 г. Его «Наутилус» двигался над водой под парусом, а в погружённом положении – с помощью педального привода, как велосипед.
Отдельно следовало рассмотреть вооружение подводной лодки. Ведь никто и не мог подумать поначалу, что «потаённое» судно сможет что-то большее, чем таранить вражеские суда из-под воды.
Подводная лодка конструкции русского инженера К. А. Шильдера имела велосипедный привод
Французский географ и писатель, классик приключенческой литературы, один из основоположников научной фантастики Жюль Верн снабдил свой «Наутилус» всего лишь тараном, причём некоторые переводчики ставили его в носу «Наутилуса», а некоторые – на спине. Когда Жюль Верн узнал об изобретении торпеды, то он в панике бегал по Парижу, скупая свой роман, надеясь его уничтожить и переписать заново. И только с появлением электрического мотора, перископа – оптического прибора наблюдения из-под воды – и торпед подводная лодка перестала быть жалкой «лодкой» и превратилась в полноценный подводный корабль – субмарину.
Конструкция лодки Никонова
Судно было деревянным, шести метров длиной и около пары метров в ширину. Снаружи корпус был обшит жестью. Чтобы обеспечить погружение, конструктор разработал особую систему. Она состояла из оловянных пластинок с огромным количеством отверстий. Система располагалась в области днища. При подъеме с глубины накопившаяся вода стекала в цистерну через отверстия в олове, а затем откачивалась поршнями и уходила за борт.
Изначально Никонов планировал, что на судне будет оружие, но затем занял место шлюзовой камерой. Через этот шлюз водолаз в специальном костюме мог покинуть лодку, находящуюся под водой. Предполагалось, что этот водолаз сможет разрушать вражеские корабли снизу.
Кстати, первый скафандр — это тоже творение Никонова.
Лодка вмещала экипаж из четырех человек, двигалась на двух парах весел. Оружие на борту все-таки было, это простенькие огнеметы, которые тогда называли огненными трубами. Помпа тоже была ручной. Судну дали название “Морель”, и оно было готово к испытаниям.
Подводный небоскреб-катамаран проекта 941 «Акула»
Шесть самых больших в мире подводных лодок, известных в СМИ под именем «Тайфун», были выпущены ЦКБМТ «Рубин» с 1981 по 1989 год, но в строю остался только один. «Девятиэтажная субмарина» оказалась слишком дорогой.
Самый вооруженный подводный корабль восьмидесятых одновременно и один из самых тихих, вопреки длине в 173 метра и высоте в 23 метра (9-этажный дом — «всего» 25-30 метров).
Снаружи «Акула» единый корабль, но внутри это катамаран: 2 прочных корпуса из титана внутри легкого обеспечили надежность конструкции и размещение 20 баллистических ракет залпового пуска, на которых приходилось 200 ядерных боеголовок.
Реакторы и торпедные аппараты так же дублированы в собственных изолированных отсеках. Вопреки размерам, у «Акул» рекордная плавучесть (40%), поэтому она легко ломает арктические льды до 2,5 метров.
Отличается эта АПЛ и комфортом размещения: моряки плавают в последней оставшейся на плаву ТК-208 «Дмитрий Донской» до полугода без перерыва, называя её «плавучим „Хилтоном“».
«Золотая рыбка» проекта 661 «Анчар»
Первая подводная лодка с полностью титановым корпусом К-162/222 «Золотая Рыбка», которую отправили в эксплуатацию в 1969 году и только в 2015 порезали на металлолом.
Для того, чтобы построить этот незаметный для магнитного оборудования сверхпрочный колосс, инженерам пришлось изобрести ранее невозможный метод сварки титана и построить колоссального размера камеры, заполняемые инертным газом.
Людям во время постройки пришлось тяжелее всего: ещё никогда до, и никогда после им не приходилось работать в непригодной для дыхания атмосфере такое время и с таким качеством.
Два реактора, сверхпрочный корпус и геометрия корпуса, заимствованная у природы, позволила стать «Золотой рыбке» самой быстроходной подводной лодкой: во время перехода через Тихий океан была достигнута рекордная скорость подводного хода в 44,74 узлов (80,4 километров в час).
Рекорд до сих пор не побит, хотя лодку списали в 1989. Не в последнюю очередь из-за высокой стоимости ремонта и запредельной шумности внутри при набор больших скоростей.
Первая в мире подводная лодка («потаенное судно»)
Потаенное судно
Была построена и успешно испытана в городе на Неве в 1720 году русским умельцем крестьянином Ефимом Никоновым. Построенное им же по приказанию Петра I «потаенное огненное судно большого корпуса» (больших размеров), предназначенное для уничтожения неприятельских кораблей, было спущено на воду в 1724 году. Испытания этой военной подводной лодки и ее окончательная доводка не были осуществлены из-за смерти императора. Спустя довольно большой отрезок времени с подобными проектами выступили англичанин Симонс (1747 г.) и американец Бюшнель (1773 г.). Последнему историки и приписывают заслугу создания первого боевого подводного корабля.
Первая в мире подводная лодка («потаенное судно»)
Потаенное судно
Была построена и успешно испытана в городе на Неве в 1720 году русским умельцем крестьянином Ефимом Никоновым. Построенное им же по приказанию Петра I «потаенное огненное судно большого корпуса» (больших размеров), предназначенное для уничтожения неприятельских кораблей, было спущено на воду в 1724 году. Испытания этой военной подводной лодки и ее окончательная доводка не были осуществлены из-за смерти императора. Спустя довольно большой отрезок времени с подобными проектами выступили англичанин Симонс (1747 г.) и американец Бюшнель (1773 г.). Последнему историки и приписывают заслугу создания первого боевого подводного корабля.
Силы сторон перед битвой
Несмотря на то, что разные источники сообщают о разном количестве людей в армиях, а также разном количестве вооружения, все историки склоняются к тому, что советские военные части значительно превышали сторону противника как в количестве личного состава, так и в количестве орудий, танков, а также самолетов.
Картина с изображением боев
Источник Министерства обороны Российской Федерации сообщает, что перед началом Курской битвы СССР имел личный состав в количестве 13 млн. человек, в то время как Германия имела только 9 млн. человек на всех фронтах.
Мнение эксперта
Федор Андреевич Брянский
Российский историк-источниковед, приват-доцент многих университетов, писатель, кандидат исторических наук.
Также сообщается, что СССР обладали количеством танков, количество которых превышало 3,3 тыс. штук, в то время когда у Германии было только 2,7 тыс. танков на Курской дуге. Практически равными силами обладали стороны если говорить об авиации. СССР имел приблизительно 2,1 тыс. боевых самолетов, а Германия 2,05 тыс.
ТТХ подводной лодки ”Тайфун”
По максимальной подводной скорости лодки разной конструкции отличались не очень сильно и все они были способны передвигаться со скоростью примерно 25 узлов (около 45 км/ч). Зато советский великан мог нести боевое дежурство на протяжении полугода и погружаться на глубину до 400 метров, имея в резерве дополнительные 100 метров.
В носовой части располагались горизонтальные складывающиеся рули, а привод осуществлялся за счет двух семилопастных винтов, каждый из которых оснащался 190-мегаваттным ядерным реактором и турбиной мощностью 50 000 лошадиных сил.
Отдыхаешь себе, а мимо тебя проплывает ЭТО…
Экипаж этого монстра состоял из 160 человек, более трети из которых были офицерами. Условия размещения на борту были очень комфортными, если можно так говорить о подводной лодке. Для офицеров были предусмотрены 2-х и 4-х местные каюты. Для матросов и старшин были предусмотрены маломестные кубрики, в которых были установлены умывальники и телевизоры.
Помимо этого, во все помещения подавался кондиционированный воздух, а в свободное от дежурства время экипаж мог посещать бассейн, спортзал, сауну и даже ”живой” уголок. Не боевая машина, а санаторий. Расскажите в нашем Telegram-чате, что думаете по этому поводу.
Хотя, боевого потенциала лодке тоже хватает. В случае ядерного конфликта ”Тайфун” может одновременно разрядить по противнику ”обойму” из 20 ядерных ракет (Р-39), каждая из которых будет оснащена десятью 200-киллотонными разделяющимися боеголовками. Этого достаточно, чтобы на долгие годы сделать необитаемой территорию, равную по размеру восточному побережью США.
Так устроена АПЛ «Тайфун» изнутри.
А это еще не все. Кроме мощного вооружения, на борту есть более двадцати обычных и реактивных торпед, а еще ПЗРК ”Игла”. Для того, чтобы ”заряжать” лодку, специально был создан корабль ”Александр Бракин”, рассчитанный на перевозку 16 БРПЛ (баллистические ракеты подводных лодок).
На данный момент в строю три атомные подводные лодки ”Тайфун”. Две из них в резерве, а одна используется для испытаний ракетного комплекса ”Булава”. Всего же с 1976 по 1989 со стапелей завода ”Севмаш” было спущено шесть лодок этого типа.
Как создавалась самая большая подводная лодка
Созданием лодки проекта 941 руководил выдающийся советский конструктор Сергей Никитович Ковалев. Он был неоднократно отмечен государственными наградами и бессменно на протяжении нескольких десятилетий руководил ленинградским ЦКБМТ ”Рубин”. Коллективу этого бюро и была поручена работа над царь-лодкой. Строительство осуществлялось на северодвинском предприятии ”Севмаш”.
Вот она гордость советского и российского атомного флота.
Второе название лодки — ”Акула” — появилось после того, как генсек ЦК КПСС Леонид Ильич Брежнев именно под таким названием представил лодку делегатам съезда партии и остальному миру в 1981 году. В целом, можно сказать, что оба названия неплохо отражают суть такой лодки. Она как тайфун должна сносить все на своем пути и как акула являться самым опасным ”хищником” в океане.
Челобитная о потаённом судне
При Петре I русский флот достиг небывалого величия
Чего только стоили корабли, сходившие с архангельских верфей! При этом император уделял большое внимание развитию военного дела. Во времена его правления учёным и изобретателям давали зелёный свет на самые смелые эксперименты
Вот и безграмотному плотнику Ефиму Никонову удалось продвинуть свою смелую идею о «потаённом судне».
На стол Петра I в 1719 году легла челобитная от Ефима Прокопьевича Никонова из Подмосковья. Писать сам тот не умел, поэтому заплатил писарю, чтобы тот изложил его идею императору. В челобитной говорилось об «угодном военному делу» судне, способном топить чужие корабли. Рассказывал Ефим Прокопьевич и о том, что судно будет «потаённым» и сможет пробираться к кораблям под водой. Охочий до всего нового Пётр I вызвал Ефима Никонова в Петербург.
«Почтовый»: первая в мире подлодка с единым двигателем
Среди русских подводных лодок первой четверти ХХ века «Почтовый» выделяется не только своей конструкцией, но и именем. Подавляющее большинство русских субмарин отечественной постройки носили «морские» или «звериные» имена — начиная с «Дельфина», «Миноги» и «Акулы» и заканчивая подлодками типа «Барс». Но субмарина, построенная по проекту талантливого морского инженера Степана Джевецкого, пионера русского серийного подводного судостроения, этому правилу не подчинялась. Дело в том, что лодка, будучи экспериментальной, строилась не на казенные деньги, а на средства «Особого комитета по усилению военного флота на добровольные пожертвования». Большая часть суммы была собрана за счет пожертвований работников почтового ведомства, и потому подлодке, которую исполняющий обязанности руководителя Морского технического комитета, знаменитый судостроитель Алексей Крылов предлагал назвать «Змеей», присвоили имя «Почтовый».
Подводный минный заградитель «Краб» у стенки завода «Наваль» в Николаеве
В отличие от всех других современных ему лодок, «Почтовый» был оснащен только двумя бензиновыми моторами и не имел электромоторов для подводного хода. И над, и под водой лодка двигалась на одних и тех же двигателях, что позволило освободить ее от аккумуляторов, занимавших существенную часть внутреннего пространства. Если в надводном положении бензиновые моторы получали необходимый им воздух просто снаружи и туда же выпускали отработанные газы, то под водой воздух в двигатели поступал под давлением из специального резервуара, а выхлоп осуществлялся под киль лодки через выхлопную трубу с множеством отверстий, чтобы не демаскировать субмарину.
Несмотря на то, что система оказалась вполне работоспособной, «Почтовый» так и остался единственной лодкой с единым двигателем в истории русского флота: слишком много недостатков имела его конструкция, а условия службы на лодке были более чем спартанскими. Поэтому служила субмарина только в учебном отряде подводного плавания и всего пять лет: в 1908 году ее зачислили в списки судов русского императорского флота, а в 1913-м — исключили. Но идея Степана Джевецкого не была совсем забыта: в 1939 году в СССР была разработана подлодка с таким же единым двигателем, которая после Победы строилась крупной серией. Всего флот получил 24 субмарины проекта 615, имевших три дизельных двигателя, которые работали по той же схеме, что и бензиновые моторы «Почтового», и это была первая и единственная в мире серийная подлодка с единым двигателем.
Проверка минных аппаратов перед выходом подводного минного заградителя «Краб» в боевой поход. Севастополь, 1915 год
Прочность и водонепроницаемость
От этих важнейших характеристик зависит живучесть ПЛ. Их обеспечивает особая конструкция корпуса субмарины, который в свою очередь может состоять из двух корпусов – прочного и легкого или только из прочного. В первом случае речь идет о российских подводных лодках, во втором – об американских.
Прочный корпус принимает на себя давление воды, для чего ему придается специальная оптимальная форма. Внутри прочного корпуса находятся все основные системы и устройства подводной лодки. Для создания прочных корпусов используются в основном высокопрочные легированные стали и титановые сплавы. Толщина обшивки прочного корпуса при диаметре 8-12 м может составлять от 40 до 60 мм и более.
Отсеки АПЛ
Легкий корпус обеспечивает оптимальное обтекание во время плавания. Для обеспечения радиолокационной невидимости его «одевают» в специальное противорадиолокационное, звукоизолирующее резиновое покрытие. Внутри легкого корпуса размещаются балластные и топливные (для ДЭПЛ) цистерны, рулевые тяги и гидроакустические антенны.
В подводном положении межкорпусное пространство заполняется водой. Так-как давление на легкий корпус снаружи и изнутри уравновешено, нет необходимости делать его прочным. Толщина обшивки легкого корпуса составляет, как правило, от 8 до 16 мм.
Разделение на отсеки обеспечивают подводной лодке дополнительную живучесть. Отсеки отделены друг от друга водонепроницаемыми дверями-переборками с быстродействующими запирающими устройствами.
Ракетный отсек АПЛ Юрий Долгорукий
Примерный перечень отсеков ДЭПЛ: носовой и кормовой торпедные отсеки; отсек главных гребных электродвигателей и электростанция; машинный отсек; жилые помещения команды; центральный пост.
«Почтовый»: первая в мире подлодка с единым двигателем
Среди русских подводных лодок первой четверти ХХ века «Почтовый» выделяется не только своей конструкцией, но и именем. Подавляющее большинство русских субмарин отечественной постройки носили «морские» или «звериные» имена — начиная с «Дельфина», «Миноги» и «Акулы» и заканчивая подлодками типа «Барс». Но субмарина, построенная по проекту талантливого морского инженера Степана Джевецкого, пионера русского серийного подводного судостроения, этому правилу не подчинялась. Дело в том, что лодка, будучи экспериментальной, строилась не на казенные деньги, а на средства «Особого комитета по усилению военного флота на добровольные пожертвования». Большая часть суммы была собрана за счет пожертвований работников почтового ведомства, и потому подлодке, которую исполняющий обязанности руководителя Морского технического комитета, знаменитый судостроитель Алексей Крылов предлагал назвать «Змеей», присвоили имя «Почтовый».
Подводный минный заградитель «Краб» у стенки завода «Наваль» в Николаеве
В отличие от всех других современных ему лодок, «Почтовый» был оснащен только двумя бензиновыми моторами и не имел электромоторов для подводного хода. И над, и под водой лодка двигалась на одних и тех же двигателях, что позволило освободить ее от аккумуляторов, занимавших существенную часть внутреннего пространства. Если в надводном положении бензиновые моторы получали необходимый им воздух просто снаружи и туда же выпускали отработанные газы, то под водой воздух в двигатели поступал под давлением из специального резервуара, а выхлоп осуществлялся под киль лодки через выхлопную трубу с множеством отверстий, чтобы не демаскировать субмарину.
Несмотря на то, что система оказалась вполне работоспособной, «Почтовый» так и остался единственной лодкой с единым двигателем в истории русского флота: слишком много недостатков имела его конструкция, а условия службы на лодке были более чем спартанскими. Поэтому служила субмарина только в учебном отряде подводного плавания и всего пять лет: в 1908 году ее зачислили в списки судов русского императорского флота, а в 1913-м — исключили. Но идея Степана Джевецкого не была совсем забыта: в 1939 году в СССР была разработана подлодка с таким же единым двигателем, которая после Победы строилась крупной серией. Всего флот получил 24 субмарины проекта 615, имевших три дизельных двигателя, которые работали по той же схеме, что и бензиновые моторы «Почтового», и это была первая и единственная в мире серийная подлодка с единым двигателем.
Проверка минных аппаратов перед выходом подводного минного заградителя «Краб» в боевой поход. Севастополь, 1915 год
