купить деревянные электрические пропитанные столбы для ЛЭП и ВЛ.

Главное условие пропитки древесины для опор ВЛ заключается в том, что эти опоры монтируются непосредственно в грунт, без железобетонных креплений, так называемых пасынков.

При соединении деревянной части опоры с пасынком в железобетоне с помощью проволочной бандажи слой пропитки в области бандажей грубо нарушается, древесина раскалывается и это место подвергается интенсивному гниению, что приводит к преждевременному повреждению опор.

Важнейшей пропитываемой частью деревянных стеллажей является боковая наружная поверхность и торцевые части. Боковая поверхность сосновой (как наиболее стойкой к гниению древесины) стойки должна быть пропитана не менее чем на 85 % толщины заболони (30-40 мм). С торца части подставки пропитывают на большую глубину.

Однако во время работы ок. Через боковую поверхность стенда вымывается 10 % пропиточной смеси, а ок. 90% через торцы. Поэтому при установке деревянной опоры верхний конец необходимо накрыть кровлей (в МКС стойки покрыты оцинкованным стальным листом размером 250×250 мм), а нижний — плоским водонепроницаемым материалом.

Согласно требованиям ГОСТ 20022.0-93, вступившего в силу с 1 января 1995 г., сосна для опор ВЛ, пропитанная вакуумно-напорно-вакуумным (ВДВ) способом, должна иметь впитывающую способность 13-15 кг сухого соль (порошок) защитного средства типа ХМ 11 на 1 м3 пропитанной древесины. Средний срок службы таких опор должен составлять 40-45 лет.

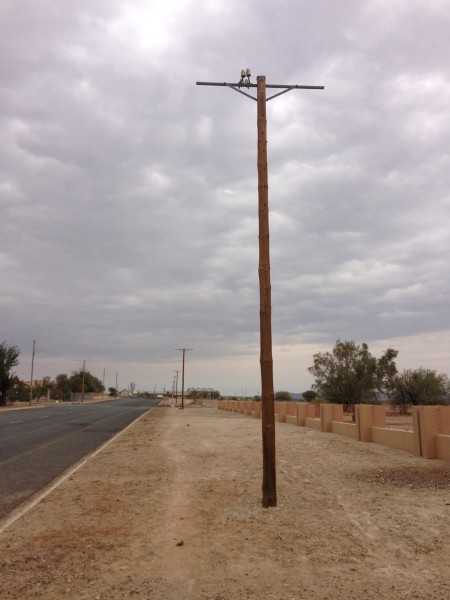

Рассмотрим преимущества деревянных опор для ВЛ напряжением 0,4-10 кВ:

простота обслуживания – электрик легко и безопасно взбирается на опору и спускается с нее;
большая механическая прочность при воздействии природных явлений (городской ветер, гололед);
не требует бережного обращения (в определенных пределах, конечно) при транспортировке, разгрузке, хранении, установке в ямы;
при необходимости доставки опор в аварийных ситуациях или при невозможности добраться до места установки погрузка, разгрузка и монтаж опор осуществляется вручную;
для увеличения срока службы можно проводить дополнительную антисептическую обработку мест, подверженных более интенсивному гниению;
большое количество опор при перевозке автомобилем (до 60 штук за поездку);
легкая утилизация
дерево – возобновляемый природный материал, хорошо гармонирующий с природным окружением;
опоры, пропитанные антисептиком (без нарушения технологического цикла и технических условий), могут служить 40 и более лет

Применение деревянных стержней (столбов), пропитанных антисептиками, отвечает задачам повышения долговечности и надежности работы электрических сетей и линий электропередач при снижении затрат.

РАО «ЕЭС России» № 11-02/1-05 от 3 октября 2001 г., Приказ № 218 «Об итогах заседания Научно-технического совета РАО «ЕЭС России» от 18 апреля 2002 г к повысить надежность распределительных электрических сетей, рекомендовал массовое применение деревянных колонн (опор) нового поколения при реконструкции и в новом строительстве.

Требования к инструментам и оборудованию

Для обеспечения безопасности работников и гарантированного качества работ по установке высоты подвески кабеля над проезжей частью необходимо использовать специализированный инструментарий и оборудование. Все использованные инструменты и оборудование должны соответствовать следующим требованиям:

Инструменты должны быть профессиональными, надежными и соответствовать требованиям безопасности, установленным для данного типа работ. Все инструменты должны быть в исправном состоянии и периодически проходить проверку на соответствие техническим нормам.
Рабочий высотный инструмент, используемый для установки и измерения высоты подвески кабеля, должен быть надежным, удобным в использовании и обеспечивать точность измерений. Это может быть штангенциркуль, лазерный измеритель, специализированный уровень и другие инструменты, предназначенные для измерения высоты.
Для работ на высоте необходимо использовать специальные средства подъема, такие как электрические или механические подъемники, стропы, лестницы или вышки. Все средства подъема должны соответствовать требованиям безопасности и быть регулярно проверяными на исправность.
При работе на дорогах и проезжей части необходимо обеспечить безопасность для движения транспорта и пешеходов. Для этого требуется использовать соответствующие сигнальные средства, ограждения и разметку. Также необходимо предусмотреть наличие сигнального оборудования для своевременного предупреждения об аварийных ситуациях.

Помимо требований к инструментам и оборудованию, при работе по установке высоты подвески кабеля над проезжей частью необходимо соблюдать все меры безопасности, установленные законодательством и инструкциями производителя, а также выполнять работы только квалифицированными специалистами с опытом работы в данной области.

Какая деятельность запрещена?

В зоне отчуждения недопустимо производить действия способные нарушить безопасное функционирование сетевого хозяйства и стать причиной создания нештатных ситуаций различных степеней сложности. К таковым действиям относится:

Забрасывание на ВЛ посторонних предметов, а также их размещение на столбах и опорах электрических сетей.
Возводить строения, перекрывающие доступ к подстанциям, опорам или другим электросетевым объектам или же загромождать различными предметами пути прохода и подъезда.
Запускать летучие змеи, дроны или другие летательные аппараты.
Входить внутрь огражденной зоны и зданий электросетевого хозяйства (трансформаторные или распределительные подстанции и т.д.).
Разводить костры в охранных зонах ВЛ, подземных КЛЭ или других объектов элетрохозяйства. КЗ на землю из-за разведенного под ЛЭП костра.
Организовывать мусорные полигоны или свалки в зонах отчуждения, сливать ГСМ или едкие вещества, сбрасывать высокотонажный груз.
Использовать трал или производить сброс якоря рядом сподводным ЭЛК.
Проход водного транспорта с палубной надстройкой или другим механизмом выше допустимого размера и т.д.

Запрещено устраивать свалку в охранной зоне ЛЭП

Высота провиса кабеля над дорогой ПУЭ

Высота провиса кабеля над дорогой является одним из важных параметров при проектировании и монтаже электрических сетей. Определение правильной высоты провиса кабеля над дорогой регламентируется Правилами устройства электроустановок (ПУЭ).

Правила устанавливают минимально допустимую высоту провиса, которая зависит от класса дороги и напряжения провода.

ПУЭ подразделяет дороги на три класса:

Первый класс: автомагистрали, магистральные дороги, круглогодично открытые автомобильные дороги с повышенной интенсивностью движения.
Второй класс: автомобильные дороги общего пользования.
Третий класс: автомобильные дороги с незначительным движением.

Минимально допустимая высота провиса кабеля над дорогой определяется следующим образом:

Для первого класса дороги:
- Напряжение до 1 кВ — не менее 6 метров.
- Напряжение от 1 кВ до 10 кВ — не менее 7 метров.
- Напряжение от 10 кВ до 35 кВ — не менее 8 метров.
Для второго класса дороги:
- Напряжение до 1 кВ — не менее 5 метров.
- Напряжение от 1 кВ до 10 кВ — не менее 6 метров.
- Напряжение от 10 кВ до 35 кВ — не менее 7 метров.
Для третьего класса дороги:
- Напряжение до 1 кВ — не менее 4 метров.
- Напряжение от 1 кВ до 10 кВ — не менее 5 метров.
- Напряжение от 10 кВ до 35 кВ — не менее 6 метров.

ПУЭ также устанавливает дополнительные требования к высоте провиса кабеля над дорогой в случае пересекаемых строений, водных преград, железнодорожных путей и контактной сети электрифицированных дорог.

Название преграды	Минимально допустимая высота провиса кабеля над преградой
Пересекаемые строения	Не менее 0,7 метра выше самой высокой точки здания или сооружения.
Водные преграды	Не менее 3 метров от уровня максимального подпора наивысшего берега.
Железнодорожные пути	Не менее 6 метров.
Контактная сеть электрифицированных дорог	Не менее 5 метров.

Соблюдение правил высоты провиса кабеля над дорогой ПУЭ необходимо для обеспечения безопасности эксплуатации электрических сетей и предотвращения возможности замыкания провода на проезжающие транспортные средства или другие преграды.

В случае несоблюдения указанных требований могут возникнуть аварийные ситуации, которые приведут к нарушению электроснабжения и возможному повреждению кабеля.

Классификация охраняемых территорий с ЛЭП

Для электросетевого хозяйства принята следующая классификация охранных коридоров:

Отчуждение территории вдоль ВЛ, проложенных по суше. Принцип разграничения был рассмотрен выше (см. рис. 1).
Территории вдоль подземных КЛЭ (см. рис. 2).
Отчуждение пространства возле подводных КЛЭ. Коридор ограничивается вертикальными плоскостями, условно расположенных на расстоянии 100,0 м по обе стороны кабеля, поверхность воды считается верхней границей.
Охранные коридоры при пресечении ЛЭП водного пространства. В данном случае ширина коридора зависит от того, является ли судоходным участок водной поверхности, если да, то расстояние от внешнего кабеля до границы – 100,0 м. В противном случае ширина рассчитывается как для суши.
Радиус охранной зоны трансформаторных подстанций. Защитный радиус устанавливается исходя из принадлежности к определенному классу напряжения, потолком считается высшая точка объекта сетевого хозяйства.

Обработка деревянных столбов

Чтобы деревянные опоры освещения служили долго, на заводах они проходят специальную обработку, столбы покрываются антисептическими составами.

Еще несколько лет назад основным составом считался креозот. Для его получения использовалась смола, дающая уголь.

Так выглядят деревянные стержни, обработанные по новой технологии
Прошло время, и от креозота стали отказываться: ученым удалось разработать материалы, дающие больший эффект.

Такие опоры освещения производятся только в заводских условиях на специальном вакуумном оборудовании. В результате колонка получает отличные технические характеристики и привлекательный внешний вид. Его гораздо легче транспортировать по сравнению с бетонными и стальными конструкциями. Установка такого электрического деревянного столба отличается малой трудоемкостью.

Железобетонные опоры

Эти удилища стали очень популярны в последние годы. Они выделяются:

Отличные эксплуатационные характеристики;
Устойчивость к разрушению;
Не подвергать коррозии;
Не реагируют на воздействие активных химических веществ;
Долгий срок службы;
Огнестойкость;
Легкое обслуживание.

Железобетонные опоры способны выдержать сильные морозы, им не страшны -55 градусов. Обычно они изготавливаются прямоугольными и кольцевыми. Для изготовления используется тяжелый бетон класса В30. Наполнителем становится гранитный щебень, обладающий высокой морозостойкостью и высокой прочностью.В большинстве случаев применяют железобетонные опоры, снабженные стальными шпалами с одной стойкой. Там, где ЛЭП имеет высокое напряжение, устанавливаются угловые опоры, которые крепятся анкерными болтами и имеют железобетонные фермы. Вернуться к индексу

Выбор древесины для изготовления опор

Срок службы деревянных столбов во многом зависит от выбранного материала и технологии производства. Чаще всего производители используют сосну. Сосна имеет особую структуру древесины, которая идеально подходит для пропитки современными антисептическими материалами. Это выгодно отличается от лиственницы или ели, которые плохо поддаются пропитке защитными растворами.

Еще одним полезным качеством сосны являются ее отличные механические свойства. Стволы этих деревьев обычно гладкие и длинные, могут гнуться под большой нагрузкой. В северных лесах древесина сосны более плотная, поэтому лесозаготовки в основном ведутся на этих участках.

Для деревянных опор лучше всего подходит древесина, заготовленная в осенне-зимний период. В это время в дереве нет сока, поэтому влажность такой древесины значительно ниже, чем в свежесрубленном летнем лесу. Значительно снижаются дополнительные затраты на сушку и удешевляется вся продукция.

Деревянные опоры делают из пня сосны, то есть из нижней толстой части бревна рядом с корнем. В этом месте практически нет ветвей, а структура дерева более ровная и прочная по сравнению с верхушкой дерева. После выбора сосновых бревен с них снимают кору, после чего они высушиваются.

Производство электрических опор

Как было сказано выше, материал для деревянного бруса – сосна. Каждая такая опора обработана специальной пропиткой марки ССА+. По сути, это средство является сильным антисептиком. Это состоит из:

Соли меди;
Хром;
Мышьяк.

Процесс пропитки осуществляется в три этапа:

Тщательная сушка.
Под высоким давлением колонка пропитывается антисептиком.
Антисептик в вакуумной среде равномерно распределяется по поверхности колонки.

Минимальная глубина пропитки должна быть не менее 22 мм. На сегодняшний день известны две марки антисептика ССА+:

Ултан;
Элемцепт.

Деревянная опора пропитана следующими составами:

Не впитывает влагу;
Долго остается сухим
Не имеет запаха;
На древесине не остается следов от контакта с другими веществами.

Для улучшения свойств антисептика деревянные столбы ЛЭП подвергают дополнительной сушке. В результате антисептики становятся нерастворимым соединением.

Другими словами, состав CSA постоянно находится внутри древесины. В результате свойства опоры улучшаются и она становится:

Огнеупорный;
Устойчив к природным явлениям.

Кроме того, значительно увеличивается срок службы деревянных опор. Технологический процесс производства таких конструкций должен полностью соответствовать разработанным строительным нормам.

Перед отправкой готового изделия в продажу проводится несколько испытаний деревянных брусков для выявления имеющихся дефектов. В случае обнаружения опоры отбраковываются и не допускаются к эксплуатации.

Установка бетонных опор

Расчет опор производится СНиП 2.02.01-83 и «Руководство по проектированию ЛЭП и фундаментов ЛЭП…». Расчет идет по деформации и по несущей способности.

Чтобы закрепить промежуточную опору типа П10-3(4) нужно просверлить цилиндрический котлован диаметром 35-40 см, на глубину 2000 -25000 мм. Установочный ригель на такую опору не нужен.

Анкерные угловые и анкерные ответвительные опоры, обычно монтируются с установочными ригелями

Обращу внимание, что ригеля могут ставиться на нижний край опоры и подкоса, закапываемого в землю и/или на верхний край опоры, по верху котлована. Ригеля обеспечивают дополнительную устойчивость опоры

Глубина закапывания опоры зависит от промерзания грунта. Обычно 2000-2500 мм.

Получение разрешения на проведения работ

Приведем перечень работ, для которых необходимо получить письменное разрешение на допустимость их выполнения в коридоре безопасности:

Проведение любых строительных работ.
Изменение ландшафта , затопление, мелиорация участка или другие террапреобразования.
Валка леса, вырубка кустарников или отдельных деревьев, в том числе и фруктовых, а также их посадка.
Проведение земляных работ на глубину, превышающую 30 см или 45 см на вспахиваемой почве (возле подземных КЛЭ).
Углубление дна водоемов и ловля рыбы, в том числе и промышленная (в охранной зоне подводной КЛЭ).
Прохождение водного транспорта, если между проводами электролиний и судном (в самой высокой точке) расстояние менее допустимой нормы. При этом в расчет необходимо принимать загруженность судна, также текущий уровень воды.
Проезд автотранспорта и спецтранспорта или провоз габаритного груза под ВЛ, если расстояние от дорожного полотна до высшей точки транспортного средства выходит за установленные пределы (как правило, это 4,50 м).

При высоте транспорта более 4,5 м проезд под ЛЭП должен быть согласован

Как защититься от электромагнитного излучения

По мере удаления от линии электропередачи магнитное излучение уменьшается. В СанПиН указана дистанция, когда оно достигает допустимого значения, но не исчезает полностью. Специалисты утверждают, что совершенно безопасное расстояние в 10 раз превышает допустимое.

Дополнительно в доме имеются провода и электрические приборы. Они тоже при работе излучают электромагнитные волны на расстоянии до 2 метров от компрессора и нагревательных элементов.

Самыми опасными являются утюги и холодильники. Наибольшее излучение получают люди от телевизоров, поскольку длительное время находятся перед ними. В результате все излучения суммируются, и получается значение, превышающее безопасное для человека.

Дома, находящиеся на расстоянии ближе 100 метров от линий с бытовым напряжением и 200 м от высоковольтных линий, необходимо защищать от электромагнитных излучений.

На закате

Необходимо учесть

Расположения зданий следует учитывать при строительстве и сразу экранировать фасад. В уже построенных домах, особенно старых, расположенных вблизи высоковольтных линий, необходимо сделать ремонт и защититься частично от наружного магнитного поля.

Крыша должна иметь металлическую кровлю. Стены обтянуты внутри стальной сеткой. Она укладывается на поверхность стены под штукатурку.

Охранная зона

Он лучше кирпича отражает и поглощает излучения. При этом крыша и сетка стен должны быть заземлены.

Внутри дома надо устанавливать розетки с заземлением для включения в них всех энергоемких приборов. Конструкцию заземления можно сделать одну:

На расстоянии от 5 м разметить равнобедренный треугольник со сторонами по 2 м.
Прокопать канаву по периметру глубиной 20–25 см.
По углам забить прутья диаметром 10–12 мм. Длина их составляет 2 м.
Соединить штыри железной полосой шириной 20 мм. Толщина ее не менее 1,5–2 мм. Обвязку приварить к каждому штырю или прикрепить болтами, зачистив предварительно места контакта от окалины и грязи.
Полосу металла приварить к контуру и провести по канаве глубиной 20 см в дом.
Засыпать землей все траншеи.

По дому следует сделать проводку с расчетом сделанной конструкции. Все провода от 3 фазы провести и подключить к клеммнику, приваренному к полосе от заземления.

Дистанция от крана до столба

Разрешенную удаленность от опор, требования СанПиН и СНиП следует обязательно соблюдать при строительстве дома и подсобных помещений. Причем это одинаковые правила как для домов в городе, так и для построек в СНТ и ИЖС, находящихся в деревне или в сельской местности.

Расходы и документы

Какова цена вопроса? Требуются ли для установки столба и подключения света на даче какие-либо документы? Незаконные требования недобросовестных энергетических компаний оставим за пределами нашего рассмотрения: нас интересует действующее законодательство.

Исследование приносит неожиданные результаты: оказывается, плата за подключение одного дома в садовом товариществе не может превышать… 550 рублей.

Правда, с несколькими оговорками:

За эти деньги обеспечивается максимальная мощность в 15 кВт. Если этого недостаточно — придется доплачивать.

Из бытовой техники эта мощность может быть недостаточной разве что для электрокотла.

Максимальное расстояние до ближайшей энергосети не должно превышать 300 метров в черте города и 500 в сельской местности.
При необходимости постройки линии электропередачи и/или подстанции в дачном поселке затраты на ее строительство будут раскиданы на всех, кто заинтересован в подключении.
Провода доведут лишь до границы дачного участка. Все работы на его территории выполняются владельцем.

Какие документы нужны для подачи заявки на подключение?

Собственно заявка.
План расположения энергопотребителей.
Копии документов, удостоверяющих право собственности.
Копия устава садового товарищества.
Копия решения общего собрания СТ о заключении договора на подключение.

Что должно произойти после подачи пакета документов?

В течение месяца сетевая организация обязана выдать техусловия, которые будущим потребителям предстоит выполнить в пределах своих участков, и проект договора.

Образец техусловий.

После его подписания исполнители принимаются за работу.

Срок ее выполнения тоже регламентирован законом:

При суммарной присоединяемой мощности до 100 кВт — до 6 месяцев.
При мощности от 100 до 750 кВт — до года.
При мощности свыше 750 кВт — до 2 лет.

Что делать все это время на участке без электричества? Помимо временной проводки, брошенной от соседей через отдельный счетчик, ситуацию может спасти покупка или аренда дизель-генератора для дачи. Разумеется, это решение для лета: отапливать генерируемым электричеством, к примеру, неутепленные дачные дома из блок-контейнеров чрезмерно дорого.

Генератор выручит в отсутствие постоянного энергоснабжения.

Нормативные требования

Обратите внимание: принятый документ отменил действие более старых ПУЭ. Изменения затрагивают, среди прочего, и актуальную для нас главу «Канализация электроэнергии»

Давайте уделим внимание наиболее важным в нашем случае пунктам документа.

Общие требования к линиям напряжением до 1 кВ

При подвеске любых незащищенных проводов на опорах расстояние от них до окон или балконов при максимальном отклонении не должно быть менее 1,5 метров.
Над проезжей частью дороги провода провешиваются на высоте не менее 6 метров, над непроезжей — не менее 3,5 м.

Высота проводов над проезжей частью и пешеходными дорожками.

Расстояние между проводами при пролете до шести метров должно быть не менее 10 см, при пролете свыше 6 метров — не менее 15 см.
Ввод в здание выполняется на высоте не меньше 2,75 м; при этом для ввода используется изоляционная труба, форма которой предотвращает попадание воды в дом.
Конструкции, на которых устанавливаются токопроводы, выполняются из несгораемых материалов и должны иметь предел огнестойкости не меньше четверти часа.

Комментарий: казалось бы, этот пункт ставит крест на деревянных столбах. Ан… нет, лазейка остается: пропитанная защитным составом древесина не поддерживает горение.

Минимальное расстояние от неизолированных проводов до трубопровода любого назначения — 1 метр. Если провод изолирован, расстояние не нормируется.
Изоляторы должны быть несгораемыми. Традиционно в этом качестве используются фарфор и стекло.

На фото — фарфоровые изоляторы.

Требования к воздушным линиям напряжением до 1 кВ

Опоры не должны препятствовать проходу и проезду, перегораживать въезды во дворы.

Там, где есть вероятность наезда автомобиля, опора защищается от столкновения с ним отбойной тумбой или любым другим способом.

Столб должен быть промаркирован на высоте 2,5 — 3 метра. На нем указывается порядковый номер опоры, ширина охранной зоны и телефон владельца линии.

Все металлоконструкции защищаются от коррозии. Способ защиты ПУЭ не оговаривается; традиционно для этого используется покраска.

Минимальное сечение провода для воздушной линии лимитировано его механической прочностью и определяется материалом.

Тип провода	Минимальное сечение, мм2
Алюминиевый	16
Сталеалюминиевый	10
Биметаллический	10
Стальной многопроволочный	25

Любопытно: для стального однопроволочного провода лимитирована не площадь сечения, а диаметр. Он не должен быть меньше 4 мм.

Ответвление от ближайшей опоры выполняется только и исключительно изолированным проводом. Максимальная длина ответвления — 25 метров.

Ввод выполнен изолированным проводом.

Для соединения проводов используются соединительные зажимы или сварка. Однопроволочные провода могут соединяться скруткой с последующей пропайкой; а вот сваривать их встык нельзя. При этом провод, отличающийся материалом или сечением токоведущей жилы, соединяется только зажимами.

Минимальное сечение ввода в дом тоже лимитировано документом; и в этом случае сечение определяется типом провода:

Провод	Минимальное сечение или диаметр
Пролет до 10 метров	Пролет 10-25 метров
Медный самонесущий	4 мм2	6 мм2
Стальной или биметаллический	3 мм	4 мм
Алюминиевый	16 мм2	16 мм2

Опоры

Каким должен быть собственно столб?

Для низковольтных линий могут использоваться железобетонные, металлические, цельнодеревянные и деревянные с бетонным основанием столбы. Все породы древесины, кроме лиственницы, обязательно пропитываются антисептиком; древесина лиственницы сама по себе исключительно устойчива к гниению.

Дерево — самый доступный материал для столба.

При использовании деревянной опоры ее минимальный диаметр (у верхнего торца) должен составлять:

Для основной линии электроснабжения — 14 см;
Для ответвления на дом (в частности, для столба, устанавливаемого на участке) — 12 см.

Относительно заглубления опор документ высказывается несколько неопределенно — «в зависимости от местных условий».

Каким должно быть минимальное расстояние от столба до окружающих объектов и коммуникаций?

Объект	Расстояние, метры
Водопроводы, теплотрассы, канализация	1
Пожарные гидранты, водяные колонки, водопроводные колодцы	2
Кабели питания (например, провод от скважинного насоса) без дополнительной защиты (изолирующей трубы)	1
Кабели питания в изолирующей трубе	0,5

1У110-4П

Подробности Категория: Двухцепные анкерно-угловые стальные опоры 110 кВ

Наименование изделия	1У110-4П	1У110-4П+5	1У110-4П+10	1У110-4П+15
Район по гололеду	I-IV	I-IV	I-IV	I-IV
Ветровой район	III	III	III	III
Марка провода	АС-240	АС-240	АС-240	АС-240
Размер в осях фундамента L, м	4,08	5,33	6,58	7,83
Высота опоры Н, м	22,6	27,6	32,6	37,6
Высота до нижней траверсы h, м	8,6	13,6	18,6	23,6
Масса опоры с цинком, кг	5981	7963	9671	12193
Номер типового проекта	3.407.2-166
Примечание	Опора для подвески проводов в два яруса на пересечениях. В данных опорах могут применятся распорки (в весе не учтено).Молниеотвод к опорам поставляется по отдельному заказу.
