Сверхтяжёлый танк багирова

Печальный конец

Работы по танку «Объект 187» остановились в 1993 году. К этому времени успели построить (или перестроить) шесть опытных образцов. Машина №1 сразу после испытаний была перестроена в прототип №3, а второй образец пришлось утилизировать после проверки обстрелом. В итоге на момент закрытия проекта имелось четыре опытных танка. Все они сохранились и сейчас находятся в запасниках музея бронетехники в г. Кубинка.

Длительное нахождение на открытой площадке негативно сказалось на состоянии техники. Природные факторы и деятельность вандалов привели танки в неприглядный вид. Часть узлов и агрегатов отсутствует, а другие имеют крайне плохое состояние. Что будет с четырьмя уникальными образцами в дальнейшем – неизвестно. Возможно, их восстановят и переведут в открытую экспозицию, но о существовании таких планов не сообщается.

Боевое отделение. Фото haematique / disk.yandex.ru

Танки «Объект 187» позволили последовательно проверить и отработать большое количество новых узлов и агрегатов, способных положительно повлиять на технические и боевые характеристики. Последние прототипы могли бы стать эталоном для серийного производства, но заказчик предпочел другой танк.

Следует признать, что отказ от танка «Объект 187» в пользу альтернативного «Объекта 188» выглядит вполне логичным шагом, обусловленным спецификой ситуации прошлых десятилетий. Если в конце восьмидесятых годов наша страна могла позволить себе одновременную разработку нескольких основных танков с прицелом на принятие на вооружение, в том числе и с применением самых смелых решений, то в начале девяностых ситуация изменилась. Ключевым фактором при выборе новых образцов стали не характеристики и возможности, а производственные возможности и стоимость. В этом отношении «Объект 188» оказался удачнее машины «187».

Слайд 652.3.3. Люк механика-водителяЛюк механика-водителя расположен в средней части переднего листа крыши

корпуса над сиденьем механика-водителя и закрывается крышкой 5 с помощью закрывающего механизма.Чтобы открыть крышку люка изнутри машины, необходимо отстопорить рукоятку 23, для чего оттянуть стопор 22, повернуть его вокруг оси на 1/2 оборота и, вращая рукоятку по ходу часовой стрелки до упора, поднять крышку люка. Рукоятку 14 оттянуть на себя и, повернув ее к носу машины до стопорения, открыть крышку люка. Вращая рукоятку 23 против хода часовой стрелки, обязательно затянуть ее до упора, при этом крышка люка прижимается к опорному кронштейну на верхнем носовом листе корпуса.Для закрывания крышки люка снаружи машины необходимо оттянуть стопор 22 и повернуть его вокруг оси на 1/2 оборота. Вращая рукоятку 23 по ходу часовой стрелки до упора, поднять крышку люка. Оттянуть рукоятку 14 и, повернув ее вокруг оси походу часовой стрелки до упора, отпустить.Поворачивая вручную крышку 5 люка, установить ее над люком. Ключом для открывания замков люков вывернуть пробку 2 и, этим же ключом вращая втулку 3, отпустить крышку люка, затянуть ее до упора и завернуть пробку 2.

Машина Буаро

У французов также имелось свое мнение о том, как должна выглядеть мобильная боевая платформа. В 1914 году Луи Буаро предоставил Военному министерству страны планы новой машины. Конструкция Appareil Boirault выглядела очень странно. Кабина, обнесенная гусеничным конструктором, размещалась по центру, брони не было вовсе. Этот динозавр весил целых 30 тонн, а приводился в движение одним 80-сильным двигателем. Скорость? До трех километров в час. Недотанк неплохо справлялся с преодолением траншей и зачисткой местности от колючей проволоки, но больше не годился ни на что.

Фото из открытых источников

Слайд 59В МТО расположены картеры 16, в которые устанавливаются коробки передач.В передней

части МТО к днищу приварены подмоторный фундамент с опорой под установку стартера-генератора и левой; передней опорой гитары. Правая передняя опора гитары приварена к днищу и правому картеру. У правого картера установлен кронштейн для крепления гитары. Между фундаментом и вентиляторной перегородкой к днищу приварен кронштейн для крепления конического редуктора привода вентилятора.Вентиляторная перегородка выполнена в виде спирального кожуха со съемными и боковыми листами, в котором размещается вентилятор системы охлаждения. Основное назначение вентиляторной перегородки — формирование потока воздуха к выходным жалюзи, обеспечение заданного расхода воздуха через радиаторы системы охлаждения.

Технические характеристики танка “Армата” Т-14

Но на необитаемой башне новшества танка “Армата” Т-14 не заканчиваются.

Пушка

Гладкоствольная 125-милиметровая пушка производит огонь не только обычными снарядами, но и управляемыми ракетами.

Боекомплект пушки составляет 45 снарядов, при этом автомат заряжания – 32 снаряда. Скорострельность танка – 10 -12 выстрелов в минуту.

Боекомплект расположен в особом модуле, что значительно увеличивает “живучесть” танка. А все благодаря тому, что исключается возможность детонации боезапасов при попадании в корпус машины снаряда.

Важно! “Армата” может стрелять следующими видами снарядов:

осколочно-фугасными
ракетами “земля-воздух”
бронебойно-подкалиберными
ракетами “земля-земля”
кумулятивными.

Пулемет

Танк “Армата” оснащен спаренным (с двумя стволами) 7,62–милиметровым пулеметом, расположенным снаружи башни (боекомплект пулемета – 1000 патронов, при этом такое же количество патронов хранится в лентах на корме башни).

Танк оборудован дополнительной установкой с 12,7-милиметровым пулеметом под названием “Корд”, который устанавливается вместе с командирской панорамой (боекомплект пулемета – 300 патронов в самой ленте, и еще столько же патронов хранится в ящике ЗИП непосредственно на корме башни).

Электронные системы

Танк оснащен электронными системами, осуществляющими сбор и анализ тактических данных из различных источников. Наличие новой электроники позволяет значительно сократить время между обнаружением цели и непосредственным ее поражением.

На танке “Армата” уменьшено так называемое “время реакции” с 5 – 6 секунд до 3 – 4 секунд, как у немецких и американских машин.

Улучшена и такая характеристика как дальность поражения цели, которая у “Арматы” составляет более 3,5 км. Для сравнения: у устаревших российских танков данный параметр не превышал отметки в 2,5 км, тогда как у современных американских и немецких машин он равен 3 – 3,5 км.

Платформа

Интересный факт! Согласно конструкторской задумке, платформа “Арматы” может использоваться для иных боевых машин, например, для боевой машины пехоты либо самоходной артиллерийской установки. Это поможет сократить расходы по изготовлению перечисленных видов боевых машин, а также упростит техническое их обслуживание и ремонт.

Платформа танка представлена в двух вариантах:

шасси с передним размещением моторно-трансмиссионного отделения (или ПМТО)
шасси с задним размещением моторно-трансмиссионного отделения (или ЗМТО).

Броня

Броня танка может выдержать попадание противотанковых ракет, тогда как активная защита помогает перехватывать снаряды непосредственно на подлете к танку. Стойкость брони – более 900 мм.

Силовая установка

Данная часть танка “Армата” – это мощный дизельный двигатель на 1500 л.с.

Моторесурс танка (количество часов, которое двигатель может проработать без ремонта) составляет 2 000 часов.

Масса установки – около 5 тонн.

Дополнительное оборудование “Армата” Т-14

Среди дополнительных систем танка “Армата” Т-14 можно отметить следующие:

кондиционер
радар самолетного типа, который может фиксировать динамические и аэродинамические цели
система ночного видения
новая броня, позволяющая уменьшить на 15% толщину корпуса, что никак не отразится на защитных характеристиках машины
защита от оружия так называемого массового поражения
ИУС шасси (или “цифровой борт”), с помощью которого можно будет реализовывать запуск, управление, а также диагностирование и регулировку машины
семикатковая подвеска, которая управляется при помощи лопастных амортизаторов;
12-ступенчатая автоматическая коробка передач (возможно ручное переключение)
цифровые системы управления, упрощающие и ускоряющие работу танка.

Отметим, что танк “Армата”, масса которого составляет порядка 50 тонн, оборудован мощным дизельным двигателем. Машина в состоянии развить скорость 80 – 90 км/ч.

Конкретный бронеколобок

Все приведенное выше — не более чем теоретические изыскания и игра инженерного ума. Но ведь существовал и реально построенный настоящий шаротанк! В танковом музее в подмосковной Кубинке хранится опытный немецкий легкий шар-танк Kugelpanzer времен Второй мировой войны. Об этом аппарате почти ничего не известно. Наши войска захватили его в конце войны на Куммерсдорфском полигоне вермахта вместе со сверхтяжелым «Маусом» («Мышонком»). Вооружения он не имел и применялся как самоходный наблюдательный пункт (для передового артнаблюдения и корректировки артогня).

Толщина его брони составляет 5 мм. Масса — 1,8 т. Одноцилиндровый мотоциклетный двухтактный карбюраторный двигатель мощностью 25 л.с. позволяет развивать скорость до 8 км/ч. По бокам центрального цилиндрического отсека в рост человека расположены две вращающиеся полусферы, которые и служили движителем. Сзади установлен небольшой хвостовой опорный каток. Двигатель приводил в действие полусферы, снабженные грунтозацепами. Танкист, конечно, не бегал, как белка в колесе: в корпусе оборудовано вполне комфортное место для водителя-наблюдателя — единственного члена экипажа. Спереди, на уровне глаз сидящего бойца, находится смотровая щель. Входной люк для танкиста расположен сзади. Особенно озадачивает полное отсутствие на этой экзотической машине вооружения. Или бронеколобок — сам по себе вооружение, асфальтовый каток, просто закатывающий врагов?..

Поиски дополнительной информации по архивам и запросы в Германию никаких результатов не дали. Похоже, немцы тоже не имеют никакого представления об этом детище конструкторской мысли.

Статья опубликована в журнале «Популярная механика» (№10, Октябрь 2008).

Слайд 62В правой половине башни вварено основание для командирской башенки 1.В левой

половине башни вварены основание для люка 29 наводчика, фланец 5 для установки прицела 1К13, корпус 4 для установки прибора наблюдения наводчика, кронштейн 7 крепления фары, трубка 6 защиты электропровода, а также выполнено отверстие а для установки задней подвески прицела-дальномера.В верхней части кормы башни расположены люк 23 для выброса поддонов, фланец 20 крепления антенны, резьбовое отверстие г для монтажа розетки связи с десантом, кронштейн 25 крепления фары. Кроме того, в кормовой части башни приварены четыре кронштейна 17, 19, 22, 24 для крепления ящика ОПВТ.На левом и правом бортах башни приварены копиры 21, 26 для открывания уплотнительных крышек ОПВТ.На башне также приварены кронштейн 28 для пусковых установок дымовых гранат и хомуты 16 крепления коробки с боекомплектом для пулемета НСВ-12,7.На крышках люков и верхней части башни установлен надбой 2. Башня установлена на шариковой опоре, верхний погон которой соединен с донным листом башни, а нижний погон крепится к крыше корпуса.

НИ-1 («На испуг!»)

Наименование этой разработки одесских конструкторов расшифровывается весьма оригинально: «На испуг». Во время тяжёлой обороны города летом-осенью 1941 года приходилось изыскивать любую возможность, чтобы противостоять наступающим фашистам. Импровизированные танки собирались на базе гусеничного трактора СТЗ-5. Верхняя часть корпуса трактора срезалась и в центре устанавливалась вращающаяся башня, в которой устанавливалось либо лёгкое орудие, либо один-два пулемёта. Башни при этом нередко брались от подбитых танков противника. Борта обшивались бронёй (точнее, двумя листами стали, между которыми были проложены доски), и машина отправлялась в бой. Первые три экземпляра были собраны на Одесском машиностроительном заводе буквально за десять дней. Бой на НИ-1 был делом почти самоубийственным, потому что орудийный снаряд 45-го калибра прошивал их насквозь. Однако ночная атака на позиции румынских войск под вой сирен и с включёнными фарами дала потрясающий результат — противник обратился в бегство. После этого за «бронетракторами» и закрепилось их оригинальное название. Чтобы закрепить психологический эффект, на башнях НИ-1 устанавливали муляжи тяжёлых пушек, которыми в реальности они не оснащались. При движении «бронетракторы» издавали ужасающий грохот, полностью деморализуя вражескую пехоту. Боевая масса: 7 тонн Толщина брони: 10-20 мм Скорость: 20 км/ч Экипаж: 2-3 человека Вооружение: пушка 37-45 мм, 1-2 пулемёта 7,62 мм Произведено: около 60

Танки 1965–1985 гг.

К 1960-м гг. стало ясно, что массовое применение ядерного оружия приведет человечество к гибели. США и СССР стали рассматривать ядерное оружие как средство взаимного «сдерживания», не исключая и возможности применения точечных ядерных ударов в локальных военных конфликтах. Война во Вьетнаме (1965–1975) и другие локальные войны показали, что надо уделять больше внимания «обычным» вооружениям. Основные боевые танки (ОБТ) оставались главным оружием сухопутных войск, и в их развитие вкладывали много сил и средств.

Калибр танковых пушек рос, снаряды становились все тяжелее, и работа заряжающего (член танкового экипажа, который закладывает снаряд в казенник пушки) становилась непосильной. Человек быстро уставал, и скорострельность танковой пушки падала. Кроме того, рабочее место заряжающего требовало объема 2 м3 , и, сократив этот объем, танк можно было сделать компактнее и легче. Попытки автоматизировать заряжание танковой пушки начались сразу после Второй мировой войны. Но первый серийный танк с автоматом заряжания (АЗ) – советский Т-64 – появился лишь в 1969 г., за ним последовал Т-72. А вот за границей к АЗ отнеслись скептически, и даже сейчас пушки большинства западных танков заряжаются вручную. Одна из причин – автоматика сложна, дорога и может отказать. Кроме того, без заряжающего членам экипажа втроем (командир танка, наводчик пушки и механик-водитель) трудно справиться с техобслуживанием боевой машины.

Т-64. 1969 г.

Т-72. 1973 г.

С ростом мощности традиционного для танков дизеля проявлялся общий недостаток поршневых двигателей – непропорционально большой рост массы. Поэтому в 1976 г. в СССР был создан танк Т-80 с газотурбинным двигателем (ГТД), подобный тем, которые использовались на вертолетах. При небольшой массе он имел высокую мощность, а также легко запускался в мороз, а его ресурс (время работы двигателя до ремонта) был в 2–3 раза больше, чем у танковых дизелей. Но у ГТД есть недостаток – большой расход топлива, поэтому, кроме Т-80 и американского М1 «Абрамс», современные танки все же имеют дизельные двигатели.

«Чифтен». Великобритания. 1965 г

Главным средством поражения танков были кумулятивные и бронебойные снаряды. Пушки становились мощнее, броню приходилось делать все толще, в результате танки становились все тяжелее. Выход был найден в замене монолитной брони на броню комбинированную (многослойную). В пространстве между двумя слоями брони размещался наполнитель – стеклотекстолит (стекловолокно, залитое пластиком), резина, бетон, стекло, керамика. Первым серийным танком с комбинированной броней стал все тот же Т-64. Западные конструкторы ответили появлением брони «Чобхэм» с наполнителем из керамики и нейлона. Первым новую защиту получил британский танк «Чифтен». А вот немецкий «Леопард-1» (1965 г.), один из самых удачных танков второй половины XX в., имел традиционную литую броню. «Обычную» броню могли дополнять комплексы активной защиты (КАЗ). Первым серийным КАЗ стал советский «Дрозд» (1963 г.). Он состоял из радиолокатора, вычислителя и пусковых установок неуправляемых ракет с осколочными боевыми частями (БЧ).

«Леопард-1». Германия. 1965 г.

М1 «Абрамс» – единственный современный зарубежный танк с ГТД. США, 1980 г.

Успехи противотанковых управляемых ракет (ПТУР) побудили конструкторов оснастить ими танки. Однако попытка замены снаряда на ракету не удалась – стрельба традиционной пушки была намного дешевле. Ракетный танк ИТ-1 (истребитель танков), созданный на базе Т-62 и не имевший пушки, оказался единственным в мире и продержался на вооружении недолго.

Выходом стало создание управляемого снаряда для гладкоствольной танковой пушки. В 1976 г. в СССР был принят на вооружение танковый снаряд 9М112 «Кобра» (не путать с ПТУР того же имени). Он был активно-реактивным (выбрасывался из пушки пороховым зарядом, затем запускался твердотопливный ракетный двигатель) и наводился по радиокомандам. Пушка все того же танка Т-64 могла стрелять и обычными, и управляемыми снарядами, используя дорогой управляемый боеприпас только по важным целям.

Т-80. СССР. 1976 г.

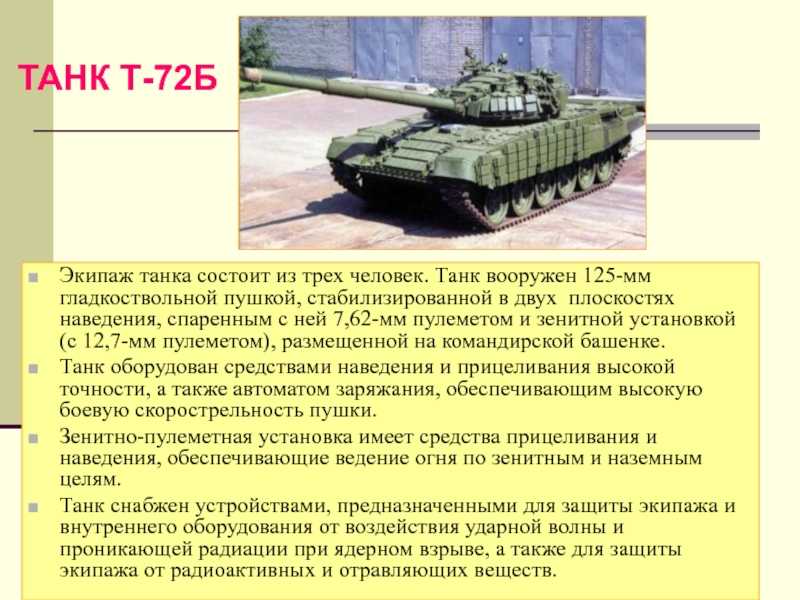

Слайд 42Экипаж танка состоит из трех человек. Танк вооружен 125-мм гладкоствольной пушкой,

стабилизированной в двух плоскостях наведения, спаренным с ней 7,62-мм пулеметом и зенитной установкой (с 12,7-мм пулеметом), размещенной на командирской башенке.Танк оборудован средствами наведения и прицеливания высокой точности, а также автоматом заряжания, обеспечивающим высокую боевую скорострельность пушки.Зенитно-пулеметная установка имеет средства прицеливания и наведения, обеспечивающие ведение огня по зенитным и наземным целям.Танк снабжен устройствами, предназначенными для защиты экипажа и внутреннего оборудования от воздействия ударной волны и проникающей радиации при ядерном взрыве, а также для защиты экипажа от радиоактивных и отравляющих веществ.

ТАНК Т-72Б

Хвостатые носороги

Проблема преодоления рва была особенно актуальной в 1920—1930-е годы, когда военная доктрина предусматривала штурм укрепрайонов «в лоб». Классическим препятствием в те времена был трапециевидный ров шириной более 2 м и глубиной более 1,2 м, из которого танк не мог выбраться самостоятельно.

Во всех странах активно велись опытно-конструкторские работы по повышению проходимости гусеничной машины, предлагалось огромное количество оригинальных и даже фантастических решений. Чтобы не увеличивать длину боевой машины, в качестве компромиссного варианта к корме обычного танка крепился съемный «хвост» из стальных балок, на который танк опирался при преодолении препятствия. При отсутствии надобности стальной «хвост» мог быть сброшен экипажем, и танк получал желаемую свободу маневра.

В 1929 году конструктор М. Васильков разместил в передней части Т-18 второй «хвост», снятый с другого танка. Машина получила прозвище «носорог» или «тяни-толкай». Проходимость несколько улучшилась, но обзор с места механика-водителя стал никуда не годным.

Оружие

Смертельно опасная водяная пушка: видео

Комкор С. Коханский поддержал другое предложение М. Василькова — проект «носового колесного удлинителя»: закрепленная на Т-18 направляющая стрела с колесами подминала проволочные заграждения и улучшала проходимость рвов. Принцип действия устройства был основан на возимой цилиндрической фашине (существовало два варианта: деревянная и мягкая — набитый соломой брезентовый чехол). При подъезде к рву колесо-фашина опускалась на его дно, и танк плавно перекатывался по нему на другую сторону рва. Это позволяло преодолевать рвы шириной до 3,5 м. Идея неожиданно нашла широкую поддержку в Генштабе РККА. На протяжении двух лет неоднократно поступали требования установить «колесный удлинитель» на тот или иной тип танка, в итоге устройство смонтировали на Т-26 (под маркой СТ-26).

Танк апокалипсиса

Разработка машины была поручена конструкторскому бюро Кировского завода. Опытный образец получил название “Объект 279” и был представлен в 1959 году.

Одной из “изюминок” танка — был его необычный внешний вид. Слегка приплюснутый корпус чем-то напоминал по форме летающую тарелку. Такая конструкция должна была воспрепятствовать переворачиванию машины ударной волной от ядерного взрыва. Корпус танка был помещен на оригинальную ходовую часть с четырьмя гусеницами по две с каждой стороны.

Инженеры смогли разместить в танке экипаж из четырех человек. Командир, наводчик и заряжающий располагались в башне, а механик сидел в передней части корпуса.

Противотанковый мотороллер Vespa 150 TAP

Значение танков для армии переоценить невозможно, поэтому противники всегда стремятся вывести из строя как можно больше вражеских танков. Но использовать для этого скутер… Очень сомнительная идея, и додумались до нее французы. Предполагалось сбрасывать эти скутеры с самолетов, а на земле уже приводить в боевую готовность и штурмовать танковые ряды. Да вот только проблема в том, что на таком «малыше» далеко не везде можно свободно проехать, так что водителю часто приходилось бы на себе тащить это недоразумение, особенно в условиях бездорожья.

Всего было произведено несколько сотен таких скутеров, которые были оснащены безоткатной винтовкой M20, способной пробивать броню до 10 см. Французы использовали их во время конфликтов в Алжире и Индокитае, когда местное население пожелало освободится от колониального гнета. Но очень скоро скутеры стали использовать не как оружие, а в качестве транспорта для курьеров.

Круглый танк «Кугельпанцер»

Вторая мировая война стала временем, когда с обеих сторон лучшие инженеры, конструкторы и технологи прилагали максимум усилий к тому, чтобы обеспечить своим странам преимущество на фронте. Но иногда в результате их усилий получалось нечто не только нелепое с виду, но и обладающее неопределённым функционалом. Например, немецкий круглый танк. Полное отсутствие записей об этом устройстве ограничивает историков сферой гипотез.

Двигатель мощностью 25 лошадиных сил приводил в движение этот причудливый транспорт, развивавший до 8 км/час. Для чего, скажите на милость, предназначалась эта машина? Скорее всего, для разведки. Один пулемет и пять миллиметров брони, конечно, не могли произвести фурор на полях Второй мировой, поэтому этот вариант кажется рабочим, правда, смущает низкая скорость аппарата.

Существует версия, что Кугельпанцер был задуман как транспорт для смертников, на котором нужно было таранить вражеские ряды (это, напомним, со скоростью 8 км/час). Мы точно знаем, что главные союзники нацистов, японцы, создали целый ряд спецтранспорта для камикадзе, таких как пилотируемая торпеда «Kaiten», летающая бомба с двигателем «Ohka» и моторные лодки «Shinyo». Но немцы подобными вещами обычно не занимались и просто так живую силу не расходовали, да и, согласитесь, танк-шарик едва ли мог нанести противнику серьезный урок.

Платформа, двигатель, подвеска

К танкам четвертого поколения предъявляются особые требования, они как раз и определили концепцию разработки Т-14 «Армата».

Необитаемая башня (НеоБаш) с зарядкой и перезарядкой снарядов, происходящими в автоматическом режиме.
Изолированная от боеприпасов бронированная капсула экипажа, повышающая его выживаемость.
Передача определенной части функций под управление компьютера или автоматизированной системы (частично роботизированная машина).

Разработчики оставили поле деятельности для создания танка пятого поколения, то есть, полностью роботизированной машины, которая может управляться без экипажа. Как было указано выше, платформа «Армата» от Уралвагонзавода унифицирована для сборки не только танка Т-14, но и самоходной артиллерийской установки.

Двигатель Т-14 Армата на всех одноименных платформах одинаковый. Он имеет следующие тактико-технические характеристики:

Тип двигателя – Х-образный, двенадцатицилиндровый, с турбонаддувом, дизельный;
Максимальная мощность – переменная, от 1200 до 1500 л.с.;
Максимальная скорость – 90 км/ч;
Запас хода – 500 км;
Место установки на платформе – спереди, сзади, посередине.

Активная подвеска Армата, благодаря системе автоматического подрессоривания, позволяет танку преодолевать бездорожье, не снижая скорости. Амплитуда раскачивания снижена в два раза. Это сыграло положительную роль в повышении точности выстрела. Оптимальная скорость танка для ведения боевых действия составляет около 30 км/ч. Платформа снабжена полуавтоматической коробкой передач. 8 передач из 16 предназначены для движения вперед, а остальные – для движения назад.

Ключевым элементом автоматизированной системы «цифровой борт» является боевая информационно-управляющая система (БИУС). Она же является «мозгом» всего танка, так как управляет всеми функциями до того момента, пока кто-либо из членов экипажа не перейдет на ручное управление оборудованием. Под управлением БИУС могут находиться:

Система активной защиты;
Система поиска целей;
Активная подвеска;
Двигатель.

Регулярно информационно-управляющая система диагностирует все подчиненные ей системы и информирует экипаж о выявленных неисправностях. В некоторых случаях БИУС дает экипажу голосовые команды. Разработчики утверждают, что от машины пятого поколения Армату отделяет лишь отсутствие искусственного интеллекта.

Корпус танка “Армата”

Особого внимания заслуживает корпус танка “Армата”, который изобилует видеокамерами высокого разрешения, позволяющими экипажу контролировать окружающую обстановку. Камеры функционируют независимо от времени суток и погодных условий.

САЗ (система активной защиты)

Танк оборудован системой активной защиты под названием “Афганит”, благодаря которой стало возможным противостояние снарядам и ракетам противника на расстоянии, не превышающем 20 м.

Проще говоря, данная система представляет собой противоракетную и противоснарядную оборону танка, защищающую боевую машину от наземных и воздушных ударов.

Главная цель САЗ – осуществлять перехват не только высокоскоростных кинетических ракет, но и ударных ядер, скорость подлета которых составляет 2 500 – 3 000 м/с.

Динамическая защита

Помимо активной защиты, танк “Армата” (вернее башня машины) оборудован тремя блоками динамической защиты, представляющими собой контейнеры с предустановленными элементами динамической защиты, разделенными слоями наполнителя.

Следует отметить, что блоки снаряжаются элементами такой защиты тогда, когда намечаются боевые действия.

Надгусеничные полки тоже имеют динамическую защиту в виде семи блоков.

С целью усиления и защиты на переднюю зону корпуса танка крепятся дополнительные съемные блоки динамической защиты.

Кормовая часть боевой машины защищена решетчатыми экранами, устанавливающимися на корме башни, а также на кормовой части корпуса.

Вес таких защитных устройств составляет порядка одной тонны, что существенно не влияет на характеристики подвижности танка.

Система управления огнем

Основная комплектация прицельного комплекса включает:

главный прицел наводчика, оснащенный лазерным дальномером и каналом управления, многоканальным визирным, а также тепловизионным каналами
прицелом-дублером
баллистическим вычислителем, помогающим узнать метео- и топоусловия местности
комбинированным прицелом командира с панорамным телевизионным, а также тепловизионным каналами и лазерным дальномером.

Увеличить кратность визирного канала можно до 12 раз.

Распознать цель типа “танк” при помощи визирного канала “Армата” можно на расстоянии до 5 000 м, тогда как через ТП (тепловизионный) канал расстояние составляет не меньше 3 500 м.

Дальномер “видит” на расстоянии 7 500 м.

Кроме того, танк “Армата” может осуществлять автоматическое сопровождение цели как с места наводчика, так и с места командира.

В таблице ниже предлагается сравнить три лидирующих по характеристикам танка в мире – “Леопард-2” А5 (Германия), M1А2 Abrams (США), Тип 90 (Япония) с российским танком Т-14 “Армата”.

	“Армата” Т-14	“Леопард-2” А5	M1А2 Abrams	Тип 90
Максимальная скорость	90 км/ч	72 км/ч	66,8 км/ч	70 км/ч
Масса	50 т	59,7 т	62,1 т	50,2 т
Пушка	125 мм	120 мм	120 мм	120 мм

Слайд 60Перегородка, отделяющая МТО от боевого, приварена к поперечной балке, к бортам

и днищу. Она состоит из сваренных между собой ребра и двух штампованных листов. На левом листе размещен люк с крышкой, состоящей из двух частей.При снятой левой части крышки обеспечивается доступ к следующим узлам; левой выпускной трубе; левому компенсатору; левому эжекционному клапану.При снятой правой части крышки обеспечивается доступ к следующим узлам:левому выпускному коллектору дизеля; левой эжекционной трубе; болтам крепления дизеля.Справа и слева (у бортов) в перегородке имеются отверстия и приварены направляющие втулки для прохода тяг приводов управления, трубопроводов и электропроводов. Все соединения имеют уплотнения, обеспечивающие перегородке требуемую герметичность.

Парад ненужных вещей

Передвижная
баррикада

Порождение отечественной военной мысли начала Первой мировой. Cтальной щит на колесах с бойницами позволял пятерым стрелкам относительно безопасно вести огонь по врагу, а вот перекатывать тяжеленную конструкцию по ухабистому полю боя было трудно. Да и броня оказалась слабоватой.

Его смастерили умельцы из так называемой Украинской повстанческой армии зимой 1943 года. По сути, это часть корпуса разбитого Т-26 с башней от него же, установленного на шасси трактора СТЗ-5. Если эта штуковина и могла стрелять, то как она не переворачивалась при таком нарушении пропорций?

Танк — символ мощи, напора, неудержимой атаки. Примерно так думали и устроители мыловаренной выставки в Германии в 1937 году. Во всяком случае, иных причин извести около 150 кг мыла на облицовку специально построенного фанерного макета французского танка Renault FT-17 придумать не удается.

На 11-й ежегодной сигарной выставке во Флориде подобные идеи выродились в сооружение макета танка из сигар. Компания Tampa использовала 38 000 настоящих сигар, чтобы сымитировать танк «Генерал Ли». На дворе февраль 1942 года, война на Тихом океане в самом разгаре.

Японский фанерный танк

Танк — штука хорошая. И очень печально, что противник это тоже понимает, потому изо всех сил старается твои танки изничтожить еще до того, как они проедут по его голове. Поэтому во все времена старались как-то и танки сохранить, и врагу дать пострелять — например, по фанерным макетам танков.

Надувной «Шерман»

Фанерные макеты-обманки — это так, на крайний случай. Привыкшие жить с размахом американцы дурачили немцев во время боев во Франции в 1944 году, применяя высокие технологии: пусть себе стреляют по надувным макетам танков, пока настоящие танки тихо-тихо заходят им в тыл.

Велосипедные танки Рейхсвера

В конце 20-х годов подчиненная требованиям Версальского договора Германия не имела права иметь в составе вооруженных сил танки. Поэтому для обучения бойцов использовались их фанерные силуэты с велосипедными колесами, которые толкали солдаты. Позже макеты установили на легковые автомобили.

Надувной «Центурион»

Вот еще один надувной танк, на этот раз британский и уже из послевоенного периода. Как видишь, макет легко переносится расчетом из семи человек личного состава маскировочной роты. Сделан танк из металлизированной резины, поэтому противник легко примет его за настоящий железный бронеобъект.

Соломенный танк

А это уже немецкие фальшивые танки-макеты для смущения англичан в Первую мировую войну. Материалов для их постройки на фронте почти не было, поэтому пришлось обойтись снопами соломы с ближайшего поля. Для убедительности на бортах нарисовали здоровенные немецкие кресты.

Учебный «танк»
американских моряков

Этот огромный макет на шасси трактора был вполне безобиден и предназначался лишь для того, чтобы изображать танк в тренировочном лагере американской армии на Великих озерах. Несомненно, после знакомства с таким монстром настоящие танки казались солдатам не стоящей внимания мелочью.

Немецкий бронированный мотоцикл Type R (Pz-R)

Вообще-то это уменьшенный макет немецкого танка A7V времен Первой мировой. Но смотрится он весьма импозантно, хотя каждому ясно, что единственный торчащий из люка «танкист» при всем желании не сможет управляться и со смотрящей вперед «пушкой», и с парой бортовых «пулеметов».

Самоходный
минный трал

Эта боевая бронированная машина была создана совместными усилиями немецких фирм «Крупп», «Даймлер-Бенц» и «Алкетт» зимой 1941/42 года. Предполагалось, что снабженный мощными стальными «башмаками» трал будет ехать по минному полю, подрывая без вреда для себя мины и прокладывая путь для идущих следом танков.

Это смонтированное на британском пехотном танке «Матильда-1» сооружение является вариантом минного трала. Все эти рычаги и колеса опускались при движении по минному полю и по идее должны были подрывать противотанковые мины перед боевой машиной без вреда для нее самой.

Французские Renault FT появились в годы Первой мировой и стали первыми в мире танками классической компоновки: с башней, отделением управления спереди и двигателем сзади. Этот конкретный экземпляр, оборудованный громкоговорителями на фирменной мачте, даже пережил Вторую мировую войну.

Сегодня многие страны гордятся своей удивительной военной техникой, которую они производят. Однако существовали военные машины, не совсем соответствующие современному понятию — танк. Именно о них мы поговорим ниже.

Многоуровневая защита танка Т-14 “Армата”

На «Армате» реализована четырехуровневая система защиты:

Системы первого уровня предназначены для того, чтобы противник не смог обнаружить машину на поле боя. Для реализации этой задачи используются GALS-технологии, связанные с защитой машины специальным покрытием. GALS покрытие создаёт эффект светоотражения, не позволяющий определить тип объекта в радиолокационном, инфракрасном и оптическом диапазонах.

Второй уровень защиты, активная защита – способность уничтожать снаряды и противотанковые ракеты, угрожающие машине. Система позволяет уничтожать подлетающие боеприпасы (ракеты) в случае, если противник обнаружил машину и выстрелил, к примеру, противотанковой ракетой или каким-то другим снарядом.

Третий уровень защиты предназначен для уничтожения снарядов в случае, если они преодолели два первых уровня, а четвертый — отвечает за живучесть танка и непосредственно экипажа.
